产品分类

耐材知识

当前位置:首页 > 耐材知识 > 耐磨耐火涂抹料用于涂抹窑炉侧壁和顶部

耐磨耐火涂抹料用于涂抹窑炉侧壁和顶部

添加时间:2020年11月4日  浏览次数:

耐火涂抹料(也称涂料)是用作耐火材料衬体表面的工作衬或保护衬的泥膏状材料。其固体/液体质量比或体积比与耐火泥浆相近,是一类具有较小屈服值的宾汉型流体的泥料,具有较好的铺展性,可采用人工涂抹(刷)或机械喷涂法施工。

一般,高温窑炉使用的耐火涂抹料都选用磷酸盐或采用低水泥作结合剂,但是这些结合方法都由于结合剂的性能,必须在特定的使用条件下使用,并存在相应的不足之处。磷酸盐作结合剂的耐火涂抹料具有较好的粘结性能,它可以用于涂抹窑炉侧壁和顶部,但施工时要根据使用条件(如气温),添加一定的促凝剂以调节硬化性能,如以水泥作促凝剂,需要16 h以上养护才能硬化,还得经过500℃以上的烘烤方具备良好的性能。如果烘烤温度低于450℃,磷酸盐结合耐火材料可能因未形成正磷酸盐结合相而破坏,温度过高(如1000℃ ),磷酸盐结合耐火材料又可能因磷酸铝、磷酸钙结合相的软化而丧失耐磨性。

低水泥作结合剂的涂抹料粘结性差,硬化慢。以水泥作结合剂需要至少24 h以上的养护才能硬化,由于它粘结性差,涂抹窑炉侧壁时困难,更不能用于顶部的涂抹施工。

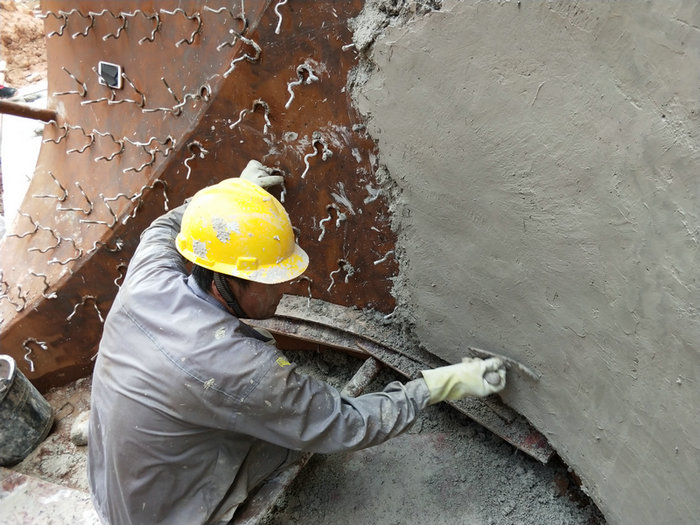

耐磨耐火涂抹料

快硬耐磨耐火涂抹料,采用棕刚玉、电瓷料、高铝矾土、氧化铝微粉、氧化硅微粉、铝酸钙水泥、耐热钢纤维和化学添加剂所组成,具有施工性能好、硬化速度快、耐磨性能优异的特点,可以满足窑炉管道及相关设备的快速施工、紧急维修、耐磨损耗等诸多要求。

快硬耐磨耐火涂抹料是以棕刚玉为主体骨料,由于它具有很高的硬度和耐磨性,再辅以耐热钢纤维的增韧作用,有效提高了材料的抗剥落性能,从而使材料表面耐磨损、抗冲刷性得到显著的提高。

快硬耐磨耐火涂抹料是以铝酸钙水泥加聚丙烯酸乳胶作复合结合剂,施工时利用聚丙烯酸乳胶获得极佳的粘结性,涂抹料不仅可以涂抹侧壁,而且涂抹顶部也极其方便。养护中,利用水泥水化释放的Ca++和聚丙烯酸乳胶中COOH基团的反应,使聚丙烯酸高分子产生交联,快速(约7 h)获得强度。升温时利用来自水泥的CaO、AL203和氧化硅微粉中的Si02反应,形成钙长石CaO.A1203.2Sio2和陶瓷结合,获得中温强度。

关键词:耐火涂抹料
版权所有 2013-2018 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000261号

你好 欢迎订购我公司耐火材料产品
在线客服
