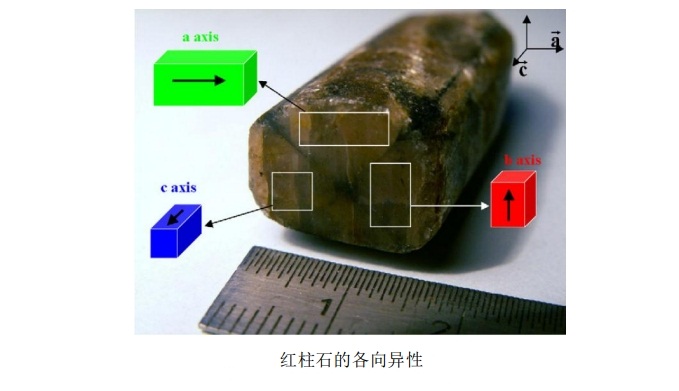

目前，在耐火浇注料中引入红柱石改善性能的研究有很多，分为以下几个方面：
1：高温体积稳定性。研究了红柱石基高铝浇注料，表明红柱石在莫来石化的过程中，会产生一定的体积膨胀，可以抵消浇注料因高温烧结引起的收缩，从而使浇注料具有良好的体积稳定性。并且含红柱石骨料的耐火材料在还原气氛下的体积稳定性，结果表明材料具有较低的膨胀率。
2：抗蠕变性。对比了红柱石基耐火材料和铝矾土基耐火材料，发现红柱石基耐火材料具有更好的抗蠕变性。
3：力学性能。红柱石对堇青石-锂辉石复合材料力学强度和抗热震性的影响，结果表明当加入 5 %的红柱石后，试样的性能最好，引入红柱石可以提高材料的机械强度。红柱石对氧化铝-莫来石-氧化锆材料的影响，结果表明加入红柱石提高了机械强度，最大加入量为5%，在1650℃时强度达到最大。
4：热震稳定性。添加红柱石、Al2O3-ZrO2-SiO2、Al2O3-ZrO2对浇注料的弹性和力学性能的影响，结果表明添加红柱石后，浇注料的强度会降低，弹性模量降低，但热震稳定性则会提高。红柱石加入量对浇注料性能的影响，结果表明加入红柱石可以提高试样的热震稳定性，加入量20%时性能最好。
5：耐腐蚀性。钠蒸气对氧化铝耐火材料的腐蚀性的影响结果表明在耐火材料中加入红柱石后，红柱石莫来石化对钠蒸气有很好的耐腐蚀性。
6：抗氧化性。红柱石骨料对 Al2O3-SiC-C 浇注料抗氧化性的影响，结果表明与未引入红柱石的浇注料相比，引入红柱石可以提高Al2O3-SiC-C 浇注料的抗氧化性，且含有较小尺寸红柱石骨料的浇注料的氧化性更好。
同时，红柱石粒度对耐火材料性能改善也有大量研究，分为以下几个方面：
1：高温体积稳定性。红柱石的引入方式对铝硅系浇注料的影响，结果表明红柱石以细粉形式引入时，高温下莫来石化程度更彻底，浇注料易保持良好的体积稳定性。
2：抗蠕变性。在刚玉-莫来石材料中加入红柱石细粉，结果表明红柱石细粉加入15 %时，性能最好，引入红柱石细粉使材料具有更好的抗蠕变性。
3：热震稳定性。红柱石粒度对铝硅碳化硅耐火材料性能的影响，结果表明随着引入红柱石粒度越大，材料的热震稳定性越好。红柱石粒度对莫来石-刚玉材料抗热震性的影响，结果表明随着加入红柱石粒度的增大，材料的抗热震性提高。
4：抗渣性。红柱石粒度对 Al2O3-SiC-C 性能的影响，结果 表明试样在渣-样界面都有侵蚀，红柱石粒度对抗渣性的影响不明显。
综上所述，无论是在浇注料中引入红柱石，还是改变红柱石的粒度，都会对浇注料的热态强度、荷重软化温度、热震稳定性、抗氧化性等性能的进行改善。
