冷捣糊的膨胀及收缩量对三种筑炉方法的影响

添加时间:2019年7月6日  浏览次数:

为方便比较,以炉底 Ф10000 mm 的炉底,炉底炭素层厚度1400 mm,炭块400mm×400mm×1200 mm,膨胀缝50mm△LC = 0.2%,炉底温度1200 ℃为探讨依据。各种材料的0~1200 ℃平均线膨胀系数见表 1。



一:电炉炭块宽缝砌筑

1.1 热应力分析

冷捣糊在结焦前(大约480 ℃ ) ,糊料经历了一次较大的膨胀,电炉炭块也是膨胀的,此时由于糊料是软的有塑性,可以通过糊料的变形来缓冲炭块的膨胀力,糊自身密度会变得比捣打时更大,由于缝中的糊料较少,所以传递的膨胀力很小不足以移动电炉炭块。冷捣糊在结焦后,糊料变成非塑性固体收缩,电炉炭块随着温度增高继续膨胀,糊料的收缩抵消了一部分电炉炭块的膨胀,所以这种砌筑 方法,热应力很小。

1.2 膨胀/收缩量的分析

实际上在冷捣糊处于480 ℃前的塑性状态时,无论是电炉炭块还是冷捣糊的膨胀都是通过冷捣糊的密实变形实现的,也就是说这时固体炉衬材料只传递应力而不产生位移,480 ℃后冷捣糊失去塑性,膨胀/收缩都会造成炉衬材料的刚性位移,也就是说所有炉衬材料在480 ℃这个点时达到一个新的平衡,所以实际膨胀量应该为:

横排方向电炉炭块的实际膨胀量=炭块总长度×电炉炭块膨胀/收缩系数×(最高温度-冷捣糊结焦的温度)= 9600×3.0×10-6×720=20.7mm。

横排方向冷捣糊实际收缩量=冷捣糊厚度×冷捣糊收缩率(△LA-△LC)-950℃后的膨胀量 =400×0.8%-250×400×3.0×10-6= 2.8mm。

横排方向总的实际膨胀量 17.9 mm。

竖排方向电炉炭块的实际膨胀量=炭块总长度×电炉炭块膨胀/收缩系数×电炉炭块膨胀/收缩系数×(最高温度-冷捣糊结焦的温度)= 8888×3.0×10-6×720 =19.2 mm。

竖排方向冷捣糊实际收缩量=冷捣糊厚度×冷捣糊收缩率(△LA-△LC)-950℃后的膨胀量=1112×0.8%-250×1112×3.0×10-6 =8.1 mm。

竖排方向总的实际膨胀量11.1 mm。

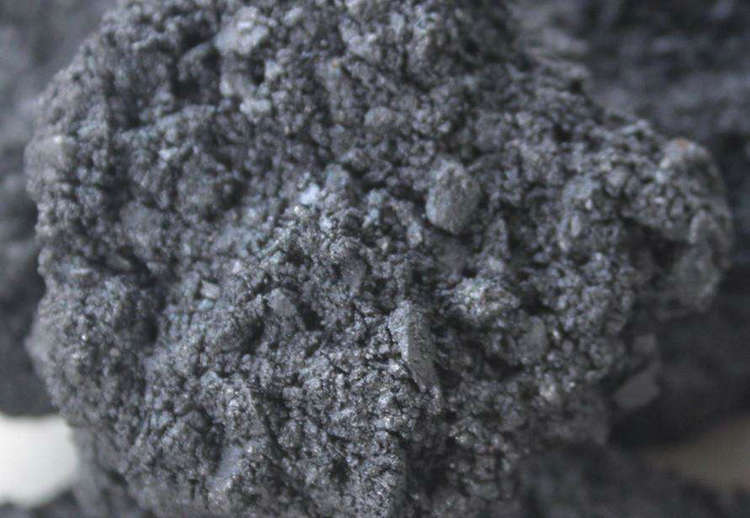

冷捣糊

二:电炉炭块无缝砌筑

2.1热应力分析

冷捣糊在结焦前(大约480 ℃ ) 和电炉炭块同时膨胀,虽然糊料是软的有塑性,但只有50 mm的厚度,变形到冷捣糊的密度极限时将无法完全缓冲炭块的膨胀力,当这种膨胀力足够大时将会使炭块隆起。

2.2膨胀/收缩量的分析

冷捣糊使用量太少,所以自由膨胀量基本等于实际膨胀量,所以简化了计算。

电炉炭块的膨胀量=炭块总长度×电炉炭块膨胀/收缩系数×温度= 10000×3.0×10-6×1200=36 mm。

冷捣糊膨胀量=冷捣糊厚度×冷捣糊膨胀/收缩率△LC=50×0.2% = 0.1mm。

热应力过大,膨胀量大于预留伸缩量是无缝砌筑穿底事故的主要原因,实际统计无缝砌筑的炉衬事故并没有减少。

三:冷捣糊整体捣打炉衬

3.1 热应力分析

冷捣糊在结焦前(大约200 ℃ ) 膨胀最高可以达到3%以上,虽然糊料是软的有塑性,但10 m的变形量也是惊人的,如果膨胀力达到一定程度时会使冷捣糊炉衬鼓包,破坏捣打的效果。冷捣糊结焦后的收缩在10 m的范围内同样是惊人的,但冷捣糊整体炉衬在烧结的过程中是由中心向四周,由上层向下层逐步完成的,未达到结焦温度的塑性糊料消除了部分热应力,所以冷捣糊整体炉衬的整体热应力并不大,但局部的热应力的聚积也可以使炉衬产生裂缝。

3.2膨胀/收缩量的分析

冷捣糊实际收缩量=冷捣糊厚度×冷捣糊收缩率( △LA-△LC )-950 ℃后的膨胀量=10000×0.8%-250×10000×3.0×10-6 =72.5 mm。

总结:三种筑炉方式对冷捣糊的使用要求

由对比分析可以看出电炉炭块宽缝砌筑热应力较小,实际膨胀量较小,两者都不易使炉底炭块破损,所以这种筑炉方式的穿底事故预防应注意砖缝冷捣糊的捣打处。

电炉炭块无缝砌筑实际膨胀量大,热应力大,炉底炭块易破损,在矿热炉设计时应全面计算炉底所有材料的膨胀量,留有足够的膨胀空间,不能简单的将炉底从有缝原尺寸改为无缝,这样的方案筑炉质量越高,穿底的概率越大。

冷捣糊整体炉衬从烧结固化开始的△LA到冷捣糊稳态△LC收缩较大,如果炉子外层耐火砖和炉壳的弹性不能恢复,这种不可逆的收缩将会产生裂缝,而炉膛直径越大,这种风险就越大,所以冷捣糊 整体捣打炉衬在大型矿热炉上的使用,还有待进一 步观察。

线膨胀系数是耐火材料使用时应考虑的重要 性能之一,矿热炉炉衬在常温下砌筑,在高温下使 用时炉体膨胀,为抵消热膨胀造成的应力,需预留 膨胀缝。线膨胀系数是预留膨胀缝和砌体总尺寸 结构设计计算的关键参数,它与炭素炉衬受热冲击 时内部热应力的分布和大小密切相关,冷捣糊使用 前必须考虑其线膨胀/收缩率的匹配和差异对矿热

关键词:冷捣糊
