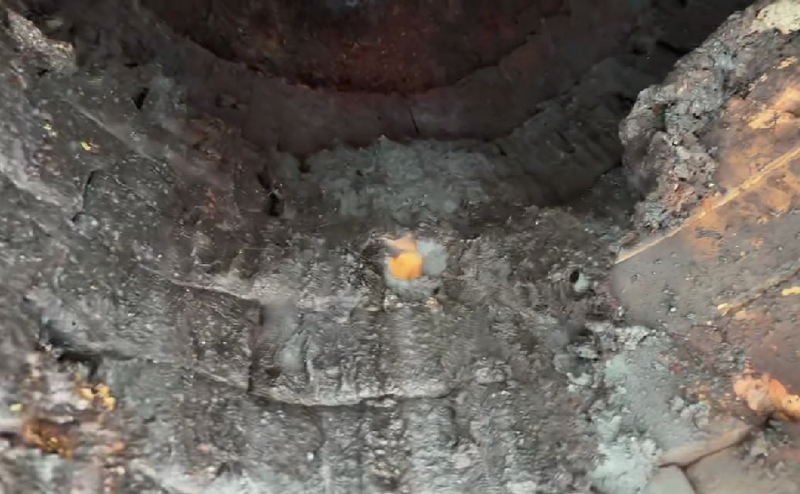

为了了解上述问题，将拆下来的残砖由工作面起切成若干片，每片均作全面检查，结果分析如下：将切割后的残砖分为四层，每层的化学组成变化均不一样（1）AL2O3含量在第一层，第四层内无大差别，第二、三层内较少。（2）SiO2含量在第一层最少，第二层较多，第三层最多并与第四层很接近。（3）TiO2含量在第一层最少，第三层中最多，超过第四层。（4）铁氧化物总含量以第一、二两层为最多，第三层次之，第四层最少。（5）CaO，MgO,在第一、二、三层中含量相同，第四层内最少。
由此看来，第四层的化学组成基本上未变，变动的只是第一、二、三层，他们的厚度：第一层约为7.5~10毫米，第二层约为7.5~10毫米，第三层约为10~15毫米，共约25~35毫米。

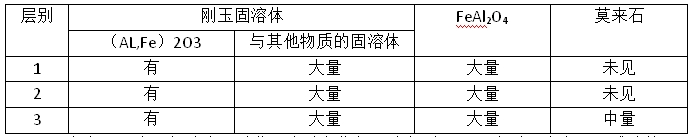

残砖经X-射线分析结果于下表：
样品的显微镜相得出在第一层内，有为量甚多的，巨大的，孤立板状刚玉。埋在黑色基体内。刚玉晶粒一般大小为0.6X0.2毫米，最大者可达0.7X0.6毫米。在基体内有不少直径为0.5毫米的气孔，最大者直径可达1毫米，黑色基体主要是Fe3O4和其他物质合成的固溶体。第二层情况与第一层相类似。但其中刚玉晶粒较小。基体中的气孔少些和小些。此外尚发现有干涉色、折光率均较刚玉为低的类似莫来石晶粒及黄色玻璃。X-射线未能发现莫来石，可能是由于为量太少所致。第三层的刚玉晶粒大为减小，圆形气孔也大为减少，并且更小，莫来石较第二层为多，另有黄色玻璃质及黑色条状的均质体。第四层各种晶粒已非常微小，针状莫来石晶体隐约可见。刚玉分布甚不均匀。大量集中在一起。个别刚玉聚集体大小达0.6X0.7毫米。无黑色基体和气孔。
看第一、二两层内SiO2/AL2O3 与 TiO2/AL2O3的比值，均小于原砖，而第三层内的比值大部分大于原砖。着说明了第一、二两层砖内低熔部分，也就是高铝部分吸收了氧化铁及CaO后，连同砖中原有的TiO2形成低熔点物。除一部分滴落外，其余部分向砖的冷端迁移。当达到第三层时，由于温度降低，则熔体凝固而停留于此，因此在第三层内造成SiO2和TiO2大量的集中。冷却时铝酸盐熔体一部分作为莫来石等结晶而析出，其余则凝成玻璃质。
原砖的高铝部分中，部分SiO2和TiO2也会与外来物形成熔体，而向冷端迁移，使表面残余部分的AL2O3含量更加增高，耐火度、抗渣性也随之提高 。
