乙烯裂解炉辅射室锚固件陶瓷纤维衬里施工技术

添加时间:2019年10月23日  浏览次数:

乙烯裂解炉是整个乙烯装置的核心,属于高温高压装置,施工过程中需要控制的关键点很多,其中辐射室衬里的施工工序复杂,作业环境恶劣,施工技术要求较高,其施工质量的好坏直 接影响到裂解炉的能耗、炉壁板表面温度以及使用寿命 ,因此值得重点注意。

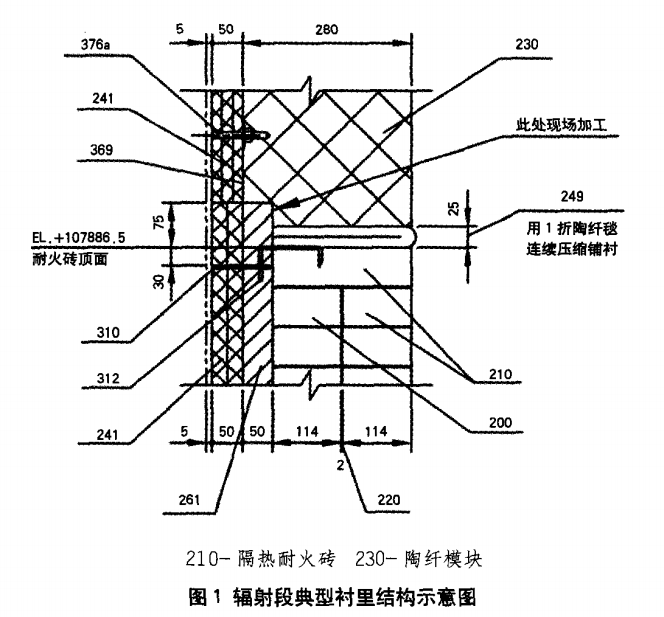

辅射室衬里主要分布在辐射室顶板、壁板、底板和横跨段的内表面上 ,其中顶板和横跨段由陶纤毯和陶纤模块组成,底板则由陶瓷纤维毯和浇注料组成。壁板的衬里结构相对复杂,一共分为4个面 ,即2面侧墙和2面端墙 。每面墙体按照上下结构又分为陶瓷纤维模块和隔热砖墙两部分,详细结构见图1。

裂解炉

锚固件通常包括V型,SM 型及SV型锚固钉、抓钉栓、陶纤模块安装组件和陶纤毯安装组件中的螺柱等。焊接前,在壁板上按照设计图纸要求的间距尺寸进行弹线,确定施焊部位,并对焊点处进行除锈。弹线前需先找出壁板中心线,并从中心线向两侧进行。焊接时应确保锚固件焊接牢固,无裂纹、咬肉现象,且与壁板垂直。其中对于陶纤模块安装组件中螺柱的焊接,宜采用专用的机动弧焊接(自动焊接),并在焊接完成后及时将陶瓷环去除。锚固件焊接完成后,可用0.5kg的铁锤逐个进行敲击检查,并测量锚固件的间距。相邻两个锚固件的中心距允许偏差为±2ram,任意两个锚固件间距的允许偏差为±3ram 。

陶瓷纤维毯铺设,层铺陶纤毯一般用于砖墙、陶瓷纤维模块的背衬和炉顶中间盖板处。其施工步骤虽然简单,但要保证质量并不容易 ,必须严格按照设计图纸和规范要求施工,并注意以下几点事项:

(1)切割陶纤毯时,其切口应整齐,不得任意撕扯。

(2)所有陶纤毯的施工,在边缘处应以“U”型折边,保证端部的密封。

(3)隔热层、耐火层陶纤毯采用纵、横交叉铺设方法,每层错缝应大于100mm,即:第一层纵向铺贴,第二层横向铺贴,如此交叉。同时隔热层的里层对接,其对接缝处应留有余量压 缩挤紧;外层搭接,搭接长度宜为 lOOmm,搭接方向应为顺气流方向,搭接处用粘结剂沾粘。

关键词:裂解炉   陶瓷纤维   轻质隔热砖   陶瓷纤维模块
