出铁口炉眼砖也叫渣铁口炉眼砖，多用在有色金属冶炼行业比如：硅铁、工业硅、硅锰等电炉中的炉眼部位，根据冶炼电炉的功率大小可定制加工不同形状及尺寸的产品。
出铁口炉眼砖采用炭—碳化硅砖代替碳砖的可行性：出铁口是炉衬高温部位向外界过渡的地方，赤热的液态金属对出铁口产生机械冲刷和高温侵蚀的作用。比如在硅铁冶炼电炉中：我们用光学测温测得在硅铁电炉炉况正常时，从铁口流出的75%硅铁温度为1600℃左右。因此设计中的出铁口砖应按耐火度要≥1850℃考虑，即可满足要求，另外炭—碳化硅砖有较高的热导率，比炭砖的导热系数要高，局部的高温较其它耐火材料更容易扩散。

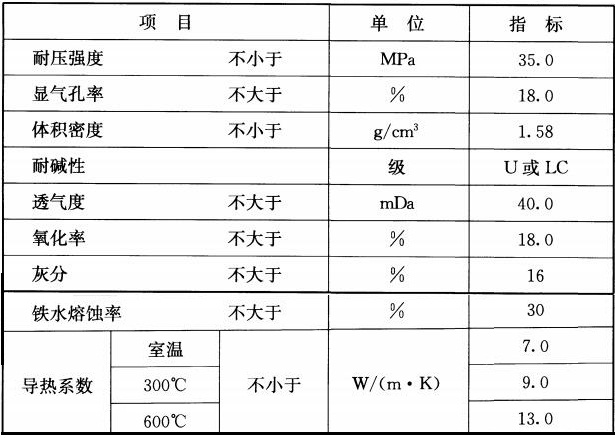

炭—碳化硅砖有良好的化学稳定性、耐侵蚀性。在高温下不受氯、氧或硫侵蚀，也不与强酸作用，但在空气中能被熔融的碱或碳酸纳所分解。炭—碳化硅所具有的优良化学性质，使其已开始广泛应用于新型特种耐火材料。
炭—碳化硅砖可满足出铁口工艺操作的要求。硅铁刚开炉或开新眼时，一般都用氧气烧开。另外正常出炉时，由于碳砖和碳化硅的高温导电性较好，都可用电弧热烧开75%硅铁用φ22mm的圆钢烧开。无论用氧气或电弧开炉眼，都能引起剧烈的碳氧化，在抗氧化性方面炭—碳化硅砖优于碳砖，并可满足工艺要求。
