玻璃窑蓄热室格子体耐火砖

添加时间:2017年9月14日  浏览次数:

    格子体格子砖是指蓄热室中用耐火砖砌成的格子状砌体。蓄热室必须具有足够大的格子体体积和受热面积,以充分利用废弃的余热,促使预热气体能达到较高的预热温度。格子体的砌筑形式有多种,在工艺上用具有下列要求:能充分利用蓄热室的容积,具有较大的受热面积和蓄热能力,预热气体的温度高、波动小:气流分布均匀,传热效率高,气流阻力小:耐高温侵蚀,结构稳定,清扫和检修方便。

    格子体砌筑用的格子砖又称为花格砖,是指砌筑蓄热室格子体所用的耐火砖。蓄热室中高温废气和预热气体进行热交换(蓄热和放热)时的中间媒介体。要求格子砖有一定的抗侵蚀和抗热震稳定性能。常用的格子砖材料有耐火粘土砖、高铝砖及镁砖、镁橄榄石砖、铬镁砖和锆刚玉砖等。也可按格子体高度分段采用不同的砖材,从而改善格子体的使用性能。砖型可以采用标准型或特制的异形砖。

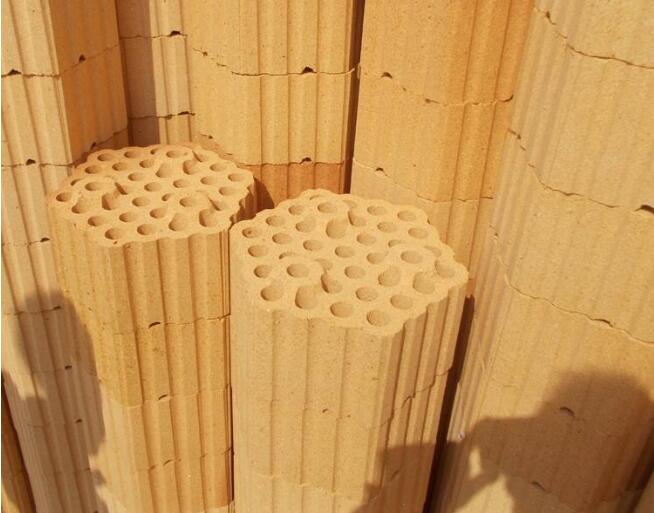

格子砖

    玻璃窑蓄热室工作原理是:当窑内高温废气由上而下通过小炉口和空气、煤气通道进入蓄热室时,将蓄热室格子体加热,格子体温度逐渐升高积蓄热量:换火后,助燃空气和煤气由下而上经蓄热室底烟道进入蓄热室,格子体积蓄的热量就预热空气和煤气,格子体温度逐渐降低实现余热回收,保证火焰有足够的温度,以满足玻璃熔制的要求。

    玻璃窑蓄热室的结构形式有多种,按照蓄热室之间连通与否可以分为如下种类。

(1)连通式结构

    熔窑一侧小炉下面的空气蓄热室为连通的一个室,煤气蓄热室也为连通的一个室。这种形式由于气流分布不均,容易形成局部过热使格子砖很快烧损,目前已不再使用。

(2)分隔式结构

    熔窑一侧蓄热室以每个小炉分成若干个互不连通的独立室,气体分配分别由各分支烟道上的闸板调节,并分别与煤气及空气支烟道相通。其结构特点是气体分配调节方便,热修条件较好,但分隔墙占据较多空间,减少了格子体的有效体积。但它是最普遍采用的方式之一。

(3)半分隔结构

    是指将蓄热室炉条以下的烟道以每个小炉分隔,蓄热室本身不分割,气体分配调节闸板仍在分支烟道上。

(4)两个小炉分隔式结构

    该结构形式是每两个小炉共用一个蓄热室或分隔成一个蓄热室,而分支烟道按每个小炉分隔,以方便调节每个小炉的气体分配。这种结构介于分隔式和半分隔式之间。因这种结构形式的结构稳定,操作方便,热转换效率高,目前大多数厂家采用这种结构。

(5)两段式结构

    该结构是将单一的蓄热室分成两个蓄热室,期间用隔墙分开,用一个垂直通道连接,即将蓄热室分成高温区和低温区的两部分采用这种结构主要是防止硫酸钠的气、液、固态转化对格子砖的侵蚀,使这个转化在蓄热室的链接通道内进行,以延长格子砖的使用期限。但这种形式的蓄热室结构复杂,很少使用。

关键词:蓄热室   格子砖
