蓄热室格子砖砌筑方式及性能发挥

添加时间:2017年8月31日  浏览次数:

格子砖是蓄热室结构中最重要的部分,因为它的结构是否合理,不仅影响使用寿命,而且直接影响格子体的蓄热效能,理想的格子体结构应该是使用寿命长、蓄热效能好、周期温度波动小,这是设计中选择格子砖结构形式的原则。蓄热室格子砖排列形式很多,主要有西门子式、李赫特式、编篮式、连续通道式、十字形形式和筒子形形式等。

西门子式结构便于清扫,气流顺畅,但单体格子体体积的受热面积较小,李赫特式的优点是单位格子体的受热面积大,但易堵塞又不便清扫和热修,所以已不再使用。连续通道式结构虽单位体积的受热面积小,但它的格子孔道互不相通,可以防止气流分层,使气体分布均匀。编篮式结构是连续通道式格子体结构的改进形式,由于格子砖的两个端面都是受热面,所以其单位格子体体积的受热面积最大,而且稳定性也好。

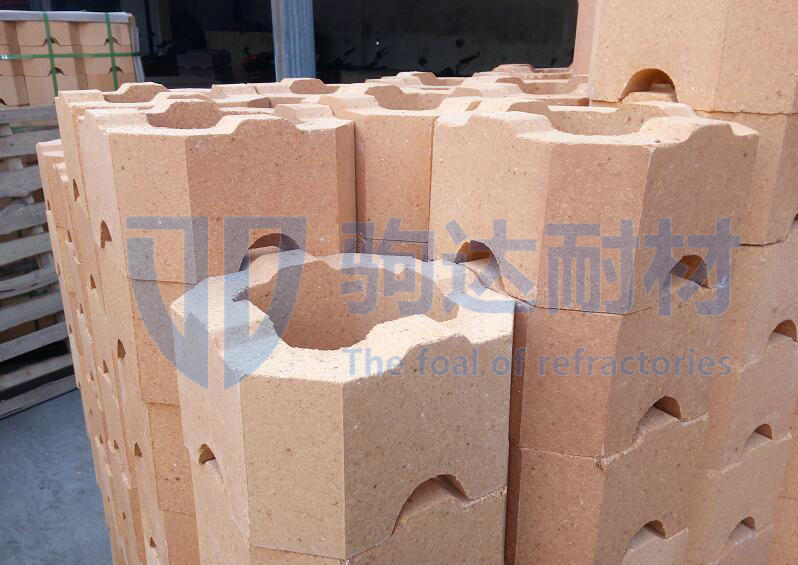

格子砖

 十字形格子砖是一种新型格子砖,由于十字形格子砖采用熔铸AZS砖,它具有耐高温侵蚀性能好、容积密度大、热容量高、热导率大等特性。可使用7~8年甚至更长时间,蓄热效能好,周期温度波动小,是一种理想的格子体,筒子形格子砖也是一种新型的格子砖,采用八角筒形状取代原直形砖,格子体孔呈烟囱式不易堵塞,它保留了原执行砖的理化性能,并且砌筑方便,砖体上下对齐基本无自由悬挂部分,结构稳定,单位体积格子体受热面积高,使用寿命长而且日益受到重视。筒形砖的壁厚可以减薄至40mm,即减轻单位格子体的重量,又增加了热传导性。筒形格子体造价比编篮式格子体约高15%,比十字形格子体约低150%,但在节能上,筒形格子体与十字形格子体相差不大,编篮式格子体热耗每年增加1%~2%,筒形格子体热耗每年增加约0.5%,由于“老化”减缓而节约大量能源。

 在蓄热室结构设计中,应特别主要筒形格子砖与炉条碹的连接方式,在筒形格子砖与炉条碹之间应采用直条砖西门子排列方式过渡,高度1m左右。这样格子孔才能上下顺畅相通,并改善砌体进入筒形格子体分布的均匀性,充分发挥筒形格子砖的优越性,提高玻璃熔窑热效率。

关键词:蓄热室   格子砖
