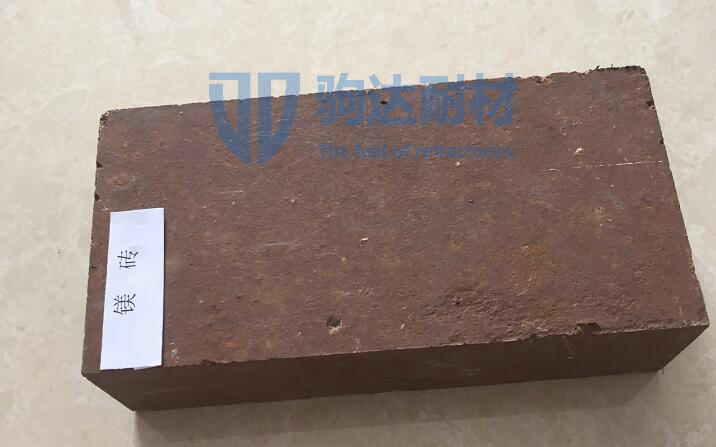

鎂质砖是属于碱性耐火材料一般指氧化镁和氧化钙为主要成分的耐火砖。这类耐火砖有镁砖、镁铝砖、镁铬砖、镁铁尖晶石砖、镁碳砖等这类耐火砖的耐火度较高，抵抗碱性渣的能力强。碱性耐火砖主要用于碱性炼钢炉及有色金属冶炼炉，水泥工业也常常使用该类材料。
鎂质砖制品的颗粒组成除要有尽可能大的堆积度外，主要还应考虑鎂质制品的热稳定性差、烧结困难等内在因素。镁质砖料的颗粒组成是两头大、中间小的原则。粗颗粒（3~0.5mm部分）部分控制在30%~50%，一靠近50%为佳。生产上一般都控制3~2mm部分，有的厂将这部分控制在18~20%，这样可以控制麻面和钙点废品。将这部分扩大到31~38%范围内，会显著提高制品的热稳定性。
配料中的细粉（＜0.088mm或＜0.074mm）部分，对成型和烧成都是有决定性意义的。这部分控制在35~42%为宜。细粉在混合时水化使转料具有结合性，烧成时这部分具有较大的表面活性，能促进烧结，对降低砖坯和制品的气孔率，提高密度具有很大意义。
配料中应有部分（10%左右）中间颗粒，可使制品的常温和高温强度提高，气孔率降低。总之，鎂质砖料的颗粒组成中，最有实际意义的是控制3~2mm和＜0.088部分。在砌筑镁质砖的时候需要使用鎂质火泥。不能使用其他材质的耐火火泥，会造成粘结性不强，高温烧失率大，结构疏松等问题。近期使用镁质砖的厂家和单位比较多，我国生产鎂质耐火砖的地区主要集中在东北地区的 大石桥，海城其次是河南的 郑州 新密 登封，等地方，因为这些地方有优质菱镁矿资源和高纯的镁砂做为原料的依托。
