采用高铝矾土为主要原料，引入少量ZrO2（因ZrO2呈单斜和四方形之间的相变，可提高制品的热震稳定性），加入一定量的复合结合剂和添加剂，通过控制泥料的颗粒级配，经成型和高温烧成制得的耐火制品称为抗剥落高铝砖。
抗剥落机理是由引入ZrO2后，其微观结构特征决定了具有抗剥落性能：
（1）ZrO2集合体周围有明显的微裂纹，该集合体与周围的刚玉、莫来石有明显的间隙脱皮。
（2）发育良好的ZrO2集合体呈柱状，在空间形成层状分布，ZrO2之间有细小狭缝，其尺寸只有1~5μm，形成沟道结构。这种结构乱层叠加，迂回曲折，有利于应力传递和分散。
（3）莫来石发育良好，呈纤维状，与ZrO2和刚玉等在空间交错存在，形成复合增强结构。显然，ZrSiO4 在高温下分解时与周围的AL2O3反应，生成ZrO2与莫来石，ZrO2晶体的存在阻止了纤维状莫来石晶体及板柱状刚玉的生长，并被其包裹，因此在ZrO2周围呈乱层状态。
（4）岩相分析表明刚玉和莫来石结构的交错，ZrO2间插其中，在周围存在微裂纹，较大ZrO2晶体自身及周围有放射状微裂纹。
抗剥落高铝砖的上述结构在承受应力时会起到能量逸散，提高热稳定性及高温强度的效果。

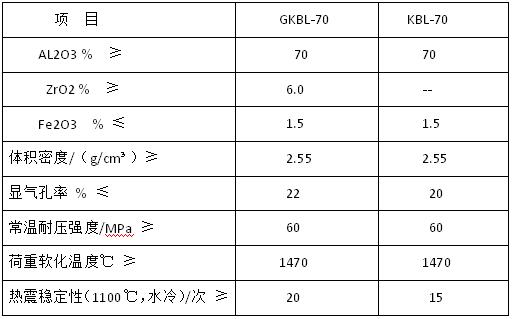

抗剥落高铝砖应具有较高的荷重软化温度，高温结构性能好，热震稳定性能好，抗水泥熟料侵蚀性能强，抗剥落，耐碱蚀、低导热性能优良，其理化指标下下表。
