低水泥浇注料与普通浇注料都是以硬铝酸钙水泥结合的耐火浇注料，由于在配制低水泥浇注料时选用了合适的表面活性添加剂，氧化物超细粉以及合理的骨料颗粒级配，所以可以改变水泥的团粒结构，使之成为均匀的分散体，从而提高水泥的胶结作用，并显著降低用水量；另外还可以改善孔结构，提高浇注料的强度。低水泥浇注料的水量由普通浇注料的10%~15%降到5%~8%，水泥用量也有15%~20%降到5%~8%。
（1）低水泥浇注料与普通浇注料的气孔对比
低温时低水泥浇注料与普通浇注料的总孔隙相近。高温加热时低水泥浇注料变化不大，普通水泥浇注料总孔隙增加4%。如下图1
另外，从孔径和孔结构看，低水泥浇注料大毛细孔减少，小毛细孔增多，且分布均匀，其微观结构更加密实，故其强度和耐蚀性提高。
（2）两种耐火浇注料的强度变化特点
图2为低水泥浇注料与普通浇注料、粘土浇注料强度变化的比较。可见，低水泥浇注料常温强度较高，而中温强度也不降低。表2表明了不同浇注料高温热态抗折强度的对比，可见低水泥浇注料的高温抗折强度为普通浇注料的2~3倍，比粘土的也提高了许多。着说明低水泥浇注料兼有普通浇注料和粘土浇注料两者的优点，它在各种温度下都有高强度的特点，这对于温度高，出钢频繁，钢锭和钳吊经常碰撞的场合，无疑是有好处的。
（3）线变化特点
低水泥浇注料烧后线变化如表3.当温度在1400℃以下时，低水泥浇注料的线变化为负值（收缩），但不太大。至1500℃时为正值（膨胀），其值为+0.1%~0.8%之间。这一特性体现了低水泥浇注料高温体积稳定性好，低水泥浇注料在加热过程中，热膨胀曲线为平缓且在整个过程区域内不呈现收缩的特点，这对于不定型耐火材料很重要的。

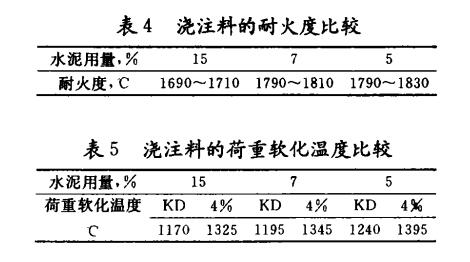

（4）耐火度和荷重软化点的比较见下表
