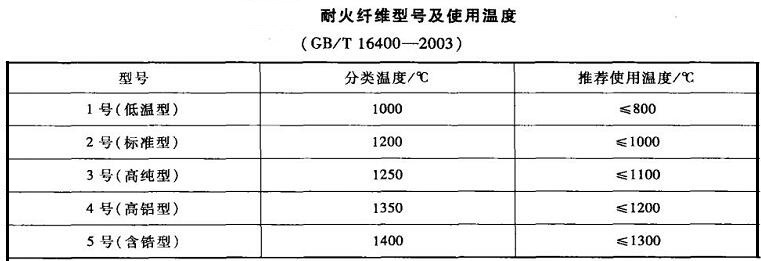

耐火纤维是以AL2O3和SiO2为主要成分组成的玻璃相或结晶相二元化合物。还可以参加有益成分，如Cr2O3等。纤维中其他成分如Fe2O3、CaO、MgO、Na2O、B2O3、TiO2等都是杂质。耐火纤维型号及使用温度
在耐火辖内系列中存在着五种结晶相组织，即莫来石（3AL2O3·SiO2）方石英（SiO2），鳞石英（βSiO2）、刚玉（AL2O3）和铝氧（αAL2O3），是一种稳定状态组织。另一种玻璃相组织的稳定性则较差，因为是在不利于结晶的条件下，即在制造纤维时由于熔融温度低于AL2O3（熔点为2050℃）或SiO2（1713℃）的熔点情况下形成的。
耐火纤维中无掺加成分时，AL2O3含量越高，其使用温度则越高：当耐火纤维AL2O3含量相当、而有掺加成分ZrO2时，纤维的使用温度比未掺加成分时的要高。低温型与中温型纤维的性能，除因AL2O3含量不同外，另一区别是前者含Fe2O3杂质多（质量分数约为3%），而后者含杂质少（质量分数约为1%）
玻璃相组织在特定温度下会向结晶相转化，这种现象称为析晶。析晶导致纤维收缩和粉化，因此加热线收缩是规定耐火纤维使用温度的依据。纤维过分收缩，造成炉衬的密封性能被破坏。
