加热炉全纤维炉衬结构主要分为4种形式

添加时间:2019年10月11日  浏览次数:

纤维作为加热炉的炉衬材料主要有两个优点,首先是耐火纤维能够对炉体进行一定程度上的轻量化,其次耐火纤维能够保障大型加热炉的炉衬使用。同时耐火纤维在制作以及装配上也非常的便利和简易,能够便于炉身的任意移动,对炉门,台车以及炉盖的密封性能都有很大程度上的提升。使用耐火纤维作为炉衬的加热炉能够有效地降低运行过程中的能量消耗,同时还能够保障加热炉内部的炉温均匀。

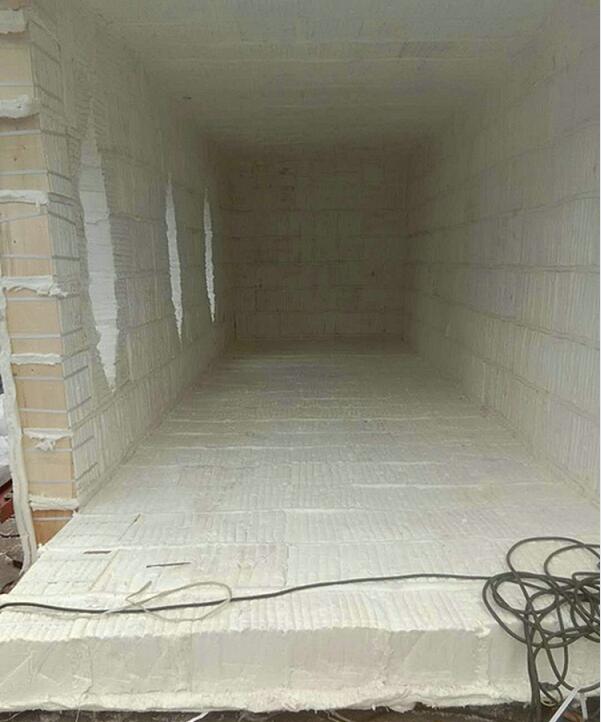

加热炉纤维模块

1 加热炉炉衬结构中全纤维材料炉衬的主要结构

在加热炉衬板结构中,全纤维的炉衬结构在国内以及国外都较为一致,大致分4 种形式,每一种形式在应用的过程中都会有一定的优点以及缺点,我们在选择的过程中要针对不同的实际需要来进行选择,这样才能够最大限度地发挥出全纤维炉衬的作用。下面进行详细的阐述。

1.1 层铺形式的全纤维炉衬结构

在全纤维炉衬结构中,层铺形式的炉衬结构主要指的是机械式的固定结构。在炉衬固定的过程中采用锚固件进行固定,通常情况下我们在固定的时候会使用螺栓,转卡垫圈以及螺母的形式进行炉衬的固定,同时我们还可以使用陶瓷材料的紧固件进行炉衬的固定,例如磁钉和磁帽的组合在炉衬固定的过程中就较为常用,我们在进行炉衬固定的过程中主要就是通过层铺的形式将全纤维炉衬以及其他相关的绝缘材料,有效地固定在加热炉的壳体钢化板上。 层铺形式的全纤维炉衬结构主要的特点有4个,首先是层铺形式的炉衬能够根据每一部分的受热温度的不同,适当地选择炉衬的固定材料;其次是层铺形式的炉衬在固定应用的过程中具有较小的导热系数,炉衬会自动蓄热,这样也就有效地避免了热量的流失 ;再次是层铺形式的炉衬在施工的过程中具有速度较快,施工较为灵活的特点 ;最后是在进行层铺施工的过程中,必须使用紧固件进行炉衬的固定,由于紧固后的紧固件会在炉内暴露,这样就要求加热炉在运行的过程中炉内的温度不宜过高,避免出现紧固件熔化的情况,影响全纤维炉衬的使用性能。

1.2 叠铺形式的全纤维炉衬结构

在加热炉采用叠铺形式的全纤维炉衬时,主要的结构有3个部分,首先是叠板式的结构,其次是折毯形式的预制块,最后是叠毡形式的预制块。在进行施工的过程中主要的固定方式有黏结以及机械固定等方式。我们在进行炉衬施工的过程中可以采用“砌砖”的形式来进行炉衬的叠铺。叠铺形式的全纤维炉衬在结构上有 4 个特点,首先是叠铺形式的炉衬相较于层铺形式的炉衬更具有耐热性,炉膛内部的温度能够提升 50℃以上 ;其次是叠铺形式的炉衬在抗风蚀方面相对较好;再次是叠铺形式的炉衬在固定的过程中不使用紧固件进行固定,能够有效地降低施工的成本,便于施工成本的控制 ;最后是叠铺形式的炉衬导热性较大,因此在选择这一形式的炉衬过程中,炉体的厚度要至少增加 1/4,保障炉体的温度不出现过高的问题。

1.3 纤维毯预制形式的全纤维炉衬结构

这种结构的炉衬主要的结构为钢框架形式,在钢框架的上部焊接一定厚度的钢板或者是钢板网,在焊接的过程中还要进行耐热紧固件的焊接。焊接结束之后,我们要通过黏结剂的作用,将绝缘性能较好的施工保温纤维有效地固定在钢框架上,这样就能够根据不同的规格形成不同的炉体墙板。炉体墙板就是我们所说的炉衬。这种结构的炉衬主要的特点有4 个。首先是在设计以及施工的过程中标准化程度较高,互换性较强;其次是在施工的过程中较为便易,能够有效地提升施工周期;再次是这种结构的炉衬在成本上较为节省,能够有效地降低生产运行成本;最后是纤维毯预制形式的炉衬在设计以及生产的过程中我们要对其密闭性有很好的控制,因为一旦出现了密封性不达标的问题,就会严重地影响炉衬的使用。

1.4 真空成型壳体形式的全纤维炉衬结构

真空成型的炉体,这种结构主要就是利用了真空成型的技术来进行炉衬的制作。在制作的过程中我们会将纤维炉衬做成一个具有五面的空壳,厚度在 15mm 左右。在空壳内部添加一定量的全纤维,然后在壳体外侧绑扎保温棉,通过紧固件进行紧固处理。这种形式的炉衬主要的特点有3个,首先是在砌筑施工的过程中较为便易,同时施工材料的利用率非常高,节省材料 ;其次是对于有特殊要求的炉衬,真空预制形式的炉衬较为符合要求 ;最后真空预制形式的炉衬对于生产制造工艺要求较高,因此在很大程度上提升了生产的成本。

关键词:加热炉   耐火纤维   陶瓷纤维
