普通水硬性铝酸钙水泥耐火浇注料，水泥用量为15%~20%，加水量10%~15%：低水泥耐火浇注料水泥用量减少到5%~7%，加水量减少到5%~8%。两者的主要成分组成虽然基本相同，但后者由于改善了水泥颗粒的分散性，提高率水泥水化的完全率，从而水泥的胶结作用得到充分发挥。低水泥耐火浇注料具有下述优点：
（1）烘干后强度不下降，并随温度的上升而强度不断提高，客服了普通浇注料中温强度低的缺点。
（2）高温抗折强度比普通浇注料提高2~3倍。
（3）1400℃以下表现为线收缩，收缩值较小，1500℃时（普通浇注料的收缩值继续增加）有收缩变为膨胀。
（4）由于低溶物质的水泥加入量减少，因而耐火度比普通浇注料高100~400℃，荷重软化开始温度高20~70℃。

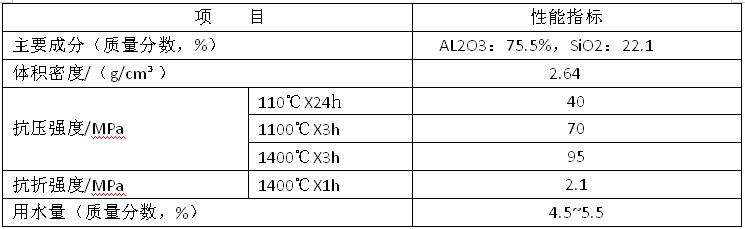

低水泥耐火浇注料性能指标见下表。
