高温窑炉砌筑耐火砖砌体除个别部位（如镁砖炉底）采用干砌外，绝大部分均使用耐火泥浆砌筑。质量优良的耐火泥浆应具有一定的工作性质，并且在以后的烘烤、加热机操作期内应使耐火砖彼此牢结、砖缝致密、能抵抗高温和炉气、炉渣的侵蚀。
耐火泥是耐火泥浆的干成分，其化学成分、抗化学侵蚀性、热膨胀率等应接近被砌筑耐火砖的相应性质。作为泥浆使用是，应具有一定的粘结性、透气性、耐火度和机械强度。
耐火泥一般由熟料与结合黏土组成，熟料是基本成分，结合粘土是结合剂，能在水中分散，增加耐火泥的可塑性。熟料粒度大，结合粘土含量应多：熟料含量多，机械强度增大：结合粘土含量多，则透气性降低。

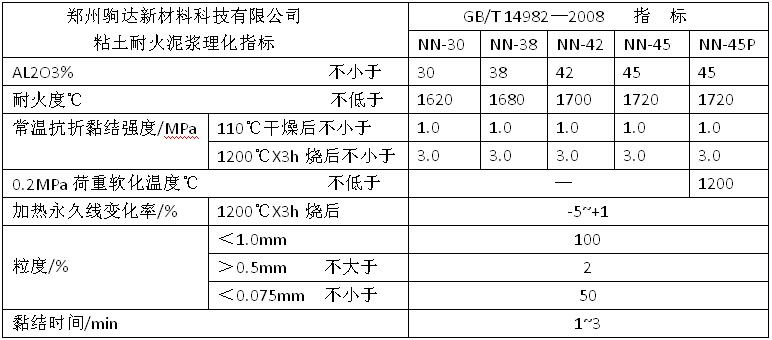

耐火泥浆的稠度与砖缝的厚薄有关，稠泥浆用于砌筑4~6mm砖缝：半稠泥浆用于砌筑2~3mm砖缝。以下是粘土耐火泥浆（GB/T 14982—2008）
粘土质耐火泥浆适用于粘土质制品，按AL2O3含量和黏结强度分为两类5个牌号。普通粘土质耐火泥浆：NN-30、NN-38、NN-42、NN-45A：磷酸盐结合粘土质耐火泥浆NN-45B。
