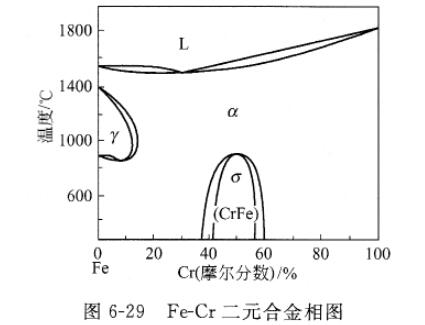

铬是耐热钢的主要合金元素，对钢的耐热性起重要的作用。Fe-Cr二元合金相图如图6-29所示。
由图6-29可知：铬是稳定铁素体(a-Fe)和缩小奥氏体(y-Fe)的元素。 当铬含量小于12%时，温度变化时Fe-Cr合金发生a 转变。当Cr含量大于13%时，Fe-Cr合金不发生相变，温度变化时铁铬合金均保持《相组织，其晶
粒大小不能通过热处理的方法加以改变。
由图6-29可知，铁素体耐热钢在 500〜800°C长时间保温，就可能析出相，致使钢产生脆性。这种脆性被称为<7 相脆化。
铬含量大于15%的铁素体钢，铁素体含量大于15%的奥氏体钢，在400〜500°C长时间保温因析出a'相而强烈脆图6-29 Fe-Cr二元合金相图化，这被称为475°C脆性。
