耐火材料中使用含Cr、Ni的耐热不锈合金钢是经熔抽工艺制得的，截面为弯月状的钢纤维。制造钢纤维的熔抽工艺如图 6-32所示。

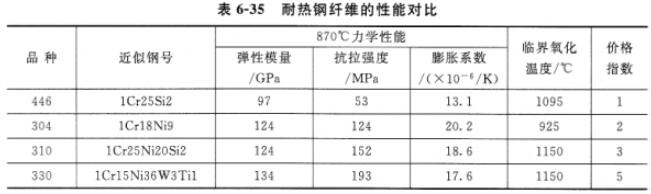

最早，钢纤维采用冷拔、压型、剪断、切削等冷加工手段制得。钢纤维不仅制造成本很高，有的还不利于纤维和基材的粘接。后来，开发了熔抽工艺。熔抽法如图6-32所示：一组水冷钢盘插人钢水。钢盘高速旋转.将钢水冷后甩出，形成纤绅。通过改'变钢水温度，冷却强度，键盘的插入深度、旋转速度、丨享度及及其他形状特征尺寸等参数.可以控制甩出纤维长度、宽度和截面形状。由此，可以批量生产出钢纤维。钢纤维成本降低、产量扩大，截面形状和表面光洁度改善，性价比值提高，使钢纤维增强材料得到快速推广。耐热钢纤维的性能见表6-35。
