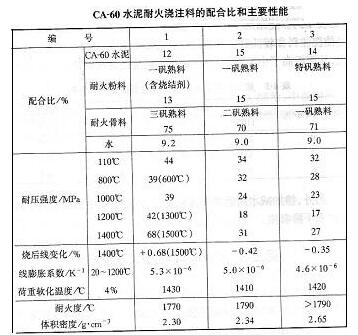

CA-60水泥耐火浇注料的最高使用温度为1500℃，可满足一般工业窑炉的使用要求。其配合比和主要性能，列与下表。从表中看出，烘干耐压强度一般为30~35MPa,略高于1d耐压强度：烧后耐压强度随着加热温度的提高而降低，与CA-50水泥耐火浇注料一样，也存在中温强度低的问题。1200℃之后，因液相量不断增多，已发生烧结，浇注料形成陶瓷结合，因此强度随着加热温度的提高而增加：烧后线变化和线膨胀系数与CA-50水泥耐火浇注料基本相似，荷重软化温度和耐火度略高些。因此，CA-60水泥耐火浇注料是比较好的筑路材料 .
