产品分类

耐材知识

当前位置:首页 > 耐材知识 > CA-50水泥耐火浇注料

CA-50水泥耐火浇注料

添加时间:2016年7月23日  浏览次数:
    CA-50水泥耐火浇注料是以CA-50水泥做结合剂,与耐火骨料和粉料或掺外加剂按比例配合并经加水搅拌、成型及养护后制成的。其特点是快硬高强,价廉易得,施工方便。当采用硅酸铝质材料配置耐火浇注料时,具有一定的抗硫酸盐侵蚀能力。该浇注料的使用温度为1400℃左右。过去,CA-50水泥耐火浇注料广泛用于轧钢加热炉等热工设备,能实现机械化筑炉,使用寿命2~4年:现在,该浇注料主要用于锅炉和石化工业炉等窑炉,在冶金系统中,低温热工设备上也应用,并取得良好效果。

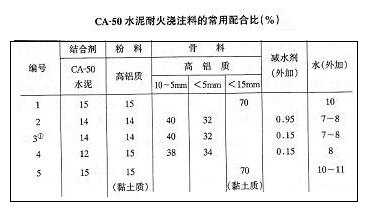

   CA-50水泥耐火浇注料是不定形耐火材料中的重要品种,一般情况下常用配合比例为,CA-50水泥和耐火粉料的总用量为27%~30%,耐火骨料用量为70%-73%。CA-50水泥用量为10%~20%。当耐火浇注料用于中高温部位时,应尽量减少水泥用量,同时增加耐火粉料用量,其品级应与耐火骨料相同或高一个等级:耐火骨料应根据窑炉使用温度合理选择,做到物尽其用。其颗粒级配,通常采用两级级配,也可用统料,一般以砂率(即细骨料)占整个骨料的比值)为0.45~0.55来控制:水用量一般用质量百分比表示,也可用千克每立方米或水灰比(即水于水泥和粉料之比)来表示。其总原则是,在保证浇注料拌合物的和易性情况下,应尽量减少水用量。

   应当指出,常用配合比并不是一成不变的。它将根据原材料的品种和使用条件,在生产或施工时,经试验确定耐火浇注的配合比,以满足窑炉工程的使用要求。同事,应尽量掺加外加剂,以改善浇注料的施工性能和耐火性能。

关键词:耐火浇注料
上一个:CA-60水泥耐火浇注料    下一个:耐火浇注料中的外加剂
版权所有 2013-2018 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000261号

你好 欢迎订购我公司耐火材料产品
在线客服
