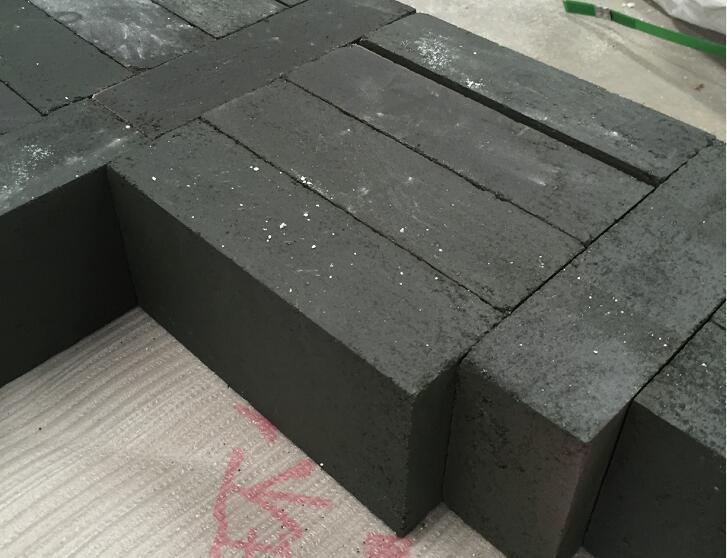

致密氧化铬砖，制品主要成分为Cr203，其质量分数一般在90％以上。由于纯氧化铬材料很难烧结，因此必须引入烧结助剂TiO或根据需要添加少量Zr02。
主成分Cr203，赋予致密Cr203，制品优良的抗侵蚀性能，可广泛用于与玻璃液接触的高侵蚀区，其主要原因可能有以下几点1：Cr203在玻璃液中溶解度极低；2高含量Cr203烧结体与玻璃液接触角大，润湿性差；3：Cr203溶解到渣中增加了渣液黏度，而高黏度渣则成为耐火材料保护层，能有效降低侵蚀速率。TiO的加入主要起促进Cr203，烧结的作用。Cr—0体系中高挥发性物质的存在决定了致密Cr203制品烧结时对氧分压的密切关联性。对于“纯”氧化铬材料而言，只有达到反应方程4/3Cr(s)+02(g)一2/3Cr20，(s)的平衡氧分压时，Cr203稳定存在，Cr203才能实现致密化烧结。研究认为，Ti4+的离子半径(0．068 rim)与Cr3+的(0．069 am)很接近，Ti4+很容易进入Cr203，晶格内并置换cr3+，置换产生晶格缺陷及伴随发生的晶格畸变,有利于Cr203，烧结；添加 Tio2后，在较高氧分压下就可使氧化铬材料烧结。同时，TiO2对无碱玻璃液具有良好的相容性，不会产生结石和气泡，因而不影响池窑拉丝的连续作业。因此，在生产致密Cr203，制品时，普遍采用TiO2：作为添加剂，加入量(硼)一般为3％一4％，过多易形成钛铬化合物Cr2Tin-2 O2n-1 （3＜n＜5）
在致密氧化铬砖，制品中加入m—ZrO2：微粉主要起提高抗热震性的作用。这是利用氧化锆和氧化铬基质之间的热膨胀系数差异和m—ZrO：相变增韧原理，使制品在加热和冷却过程中产生显微裂纹，以阻止制品在使用过程因热应力和机械应力作用引起的裂纹扩展，起缓冲应力的作用；同时，m-ZrO2：在烧结过程中不与Cr203，反应，并位于Cr203，晶粒边界，阻止了晶界迁移。有利于气孔排除，从而起到促进烧结的作用。
