循环流化床锅炉的工作结构图

添加时间:2017年3月16日  浏览次数:

    工业锅炉最常见的是循环流化床锅炉.工业锅炉是重要的热能动力设备,我国是当今世界锅炉生产和使用最多的国家。中国的锅炉产业,它既不是朝阳产业,也不是夕阳产业,而是与人类共存的永恒产业。伴随我国国民经济的蓬勃发展,近年来工业锅炉制造业取得了长足的进步。其突出成效是,行业标准日益规范,技术水平逐步提高,产品品种不断增加,经济规模显著扩大。由于市场需求的不断加大,生产企业数量增加较快,2008年底,全国持有各级锅炉制造许可证的企业为1555家,其中国家质检总局批准的达1205家,地方省、局批准的达350家,可以提供各种不同压力等级和容量的锅炉,满足当前我国市场的需求。

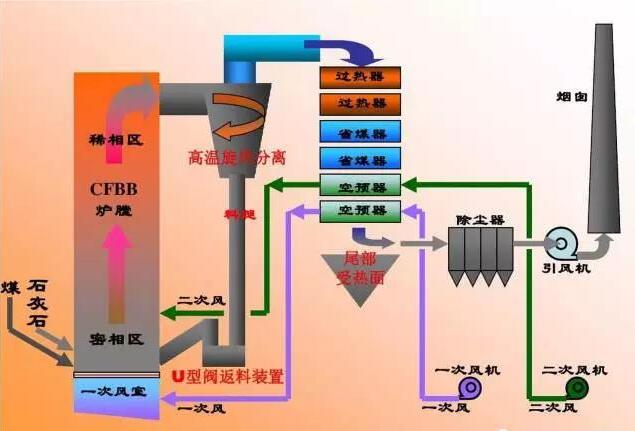

    采用单锅筒,自然循环方式,总体上分为前部及尾部两个竖井。前部竖井为总吊结构,四周由膜式水冷壁组成。自下而上,依次为一次风室、密相区、稀相区,尾部烟道自上而下依次为高温过热器、低温过滤器及省煤器、空气预热器。尾部竖井采用支撑结构,两竖井之间由立式旋风分离器相连通,分离器下部联接回送装置及灰冷却器。燃烧室及分离器内部均设有防磨内衬,前部竖井用敷管炉墙,外置金属护板,尾部竖井用轻型炉墙,由八根钢柱承受锅炉全部重量。

    锅炉采用床下点火(油或煤气),分级燃烧,一次风比率占50—60%,飞灰循环为低倍率,中温分离灰渣排放采用干式,分别由水冷螺旋出渣机、灰冷却器及除尘器灰斗排出。炉膛是保证燃料充分燃烧的关键,采用湍流床,使得流化速度在3.5—4.5m/s,并设计适当的炉膛截面,在炉膛膜式壁管上铺设薄内衬(高铝质砖),即使锅炉燃烧用不同燃料时,燃烧效率也可保持在98—99%以上。

循环流化床锅炉

    高温分离器入口烟温在800℃左右,旋风筒内径较小,结构简化,筒内仅需一层薄薄的防磨内衬(氮化硅砖)。其使用寿命较长。循环倍率为10—20左右。

    循环灰输送系统主要由回料管、回送装置,溢流管及灰冷却器等几部分组成。

    循环流化床燃烧技术具有强化传热、燃烧效率高、燃料适应性广和排放污染物少等特点,在 ≥ 10 t/h 燃煤工业锅炉中应积极发展应用,该型锅炉是种很有发展前途的清洁燃烧技术。

关键词:循环流化床锅炉
