1.范围
本标准规定了玻璃窑用烧结AZS砖的牌号、技术要求、实验方法、检验规则及标志、包装、运输、储存和质量证明书。
本标准使用于玻璃窑用烧结AZS砖。
1. 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2997—2000 致密定型耐火制品体积密度、显气孔率和真气孔率试验方法
GB/T 4984 锆刚玉耐火材料化学分析方法
GB/T 5072 致密定形耐火制品常温耐压强度试验方法
YB/T 370—1995 耐火制品荷重软化温度试验方法（非示差一升温法）
GB/T 7321—1987 致密定形耐火制品实验的制样规定
GB/T 10325—2001 定形耐火制品抽样验收规则
GB/T 10326—2001 耐火制品尺寸、外观及断面的检查方法
GB/T 16546—1996 定形耐火制品包装、标志、运输和储存
JC/T 639—1996 玻璃熔窑用耐火材料气泡析出率实验方法
JC/T 805—1987（1996） 玻璃熔窑用耐火材料静态下抗玻璃液其实实验方法
JC/T 808—1987（1996） 硅铝质耐火浇注料耐碱性试验方法
YB/T 376.1—1995 耐火制品抗热震性试验方法（水急冷法）
3分类
产品按氧化锆含量范围分为AZS16、AZS20、AZS32三个牌号
4技术要求

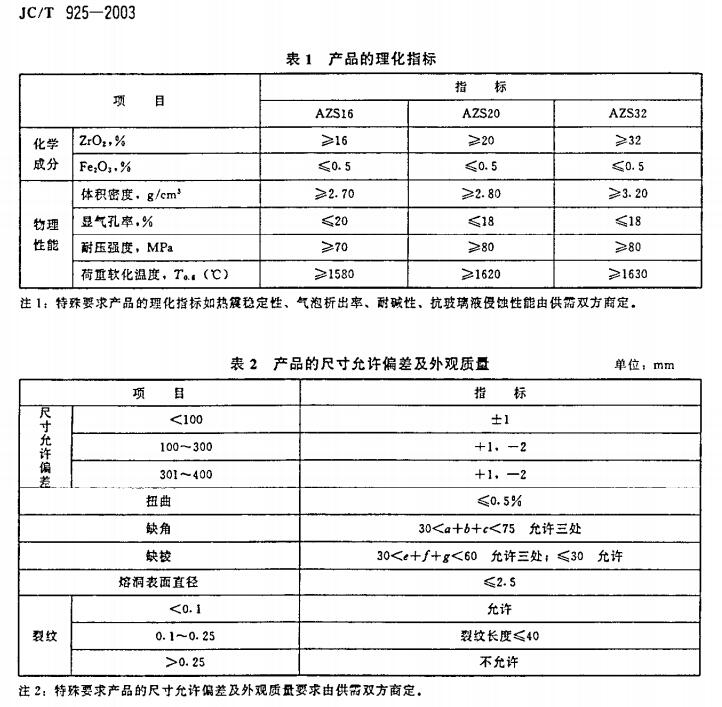

1.1 产品的理化性能指标应符合表1的规定
1.2 产品的尺寸允许偏差与外外观应符合表2的规定
5 试验方法
5.1 制样按GB/T 7321的规定进行
5.2 化学成分按GB/T 4984的规定检验
5.3 体积密度、显气孔率按GB/T 2997的规定检验
5.4 耐压强度按GB/T 5072的规定检验
5.5 荷重软化温度按 YB/T 370的规定检验
5.6 热震稳定性按 YB/T 376.1的规定检验
5.7 气泡析出率按 JC/T 639 的规定检验
5.8 抗玻璃液侵蚀按JC/T 808的规定检验
5.9 耐碱性按 JC/T 808的规定检验
5.10 制品的尺寸偏差和外观质量按 GB/T 10326的规定检验
6检验规则
6.1砖以50吨为一批，不足50的按实际数量组批
6.2 抽样、验收按GB/T10325进行，当样品为异型制品时，破坏检验中的热震为性实验的样品应从同种材质的直形标准砖中选取

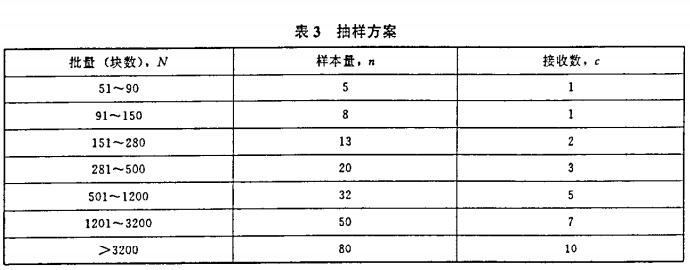

6.3 尺寸和外观的抽样方案按表3的规定进行。
6.4 破坏性检验的样品应从外观检查合格的样本中抽取、化学成分、体积密度、显气孔率、常温耐压强度、荷重软化开始温度为考核指标，其平均值指标应符合表1的规定。如第一次检验中又项目不和，允许对该项目复检，复检时可子啊该批产品中随即抽取双倍数量的检测样品，进行不合格项目的复检，如果其平均值符合表一要求，判为合格产品。
7包装、标志、运输、储存和质量证明书
7.1 标志、包装、运输和储存按GB/T 16546进行
7.2 砖出厂时附有质量证明书，质量证明书应包括：供方名称、需方名称、合同号、生产日期、产品名称、标准编号、牌号、批号、尺寸、外观及理化指标等内容。
