用烧结法生产的AL2O3—ZrO2—SiO2系耐火材料简称AZS，也有称作烧结锆莫来石，烧结锆刚玉，是在传统的AL2O3-SiO2系耐火材料中引入 ZrO。，使制品具有优良的抗玻璃侵蚀性能及良好的抗热震性能，多年来在玻璃熔窑得到了广泛的应用，为此，众多耐火材料厂纷纷上马生产烧结AZS砖。

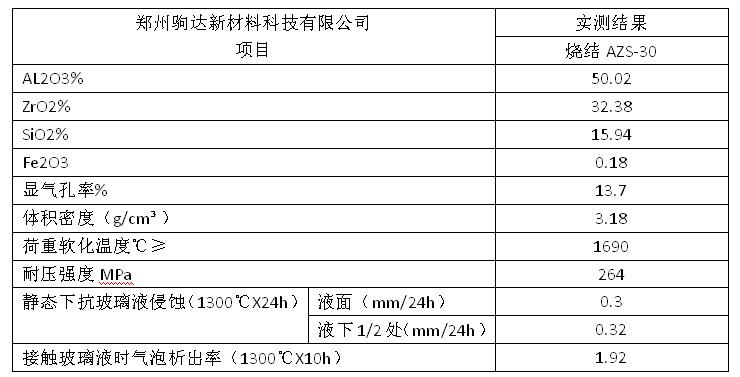

烧结AZS砖试样的主要物理性能为：体积密度3018g/cm³，显气孔率3.82%，耐压强度264MPa，重烧线变化率-0.02%，荷重软化温度1690℃。
烧结AZS砖中引入少量锆英砂的目的是调整AZS烧结砖的化学组成、改善试样的热震稳定性、提高其抗侵蚀性和荷重软化温度。锆英砂对AZS烧结砖抗侵蚀能力的影响与过量引入锆英砂后，烧结强度下降，其抗侵蚀能力变弱。因此在保证AZS烧结砖性能的前提下，锆英砂加入量不宜超过6%。
