粘土轻质保温砖AL2O3含量有多少？是一个不被侧重的技术指标，作为轻质保温砖这方面的耐火材料要体现的性能价值是材料在使用中的导热系数、耐压强度和使用温度这三项指标，能更好的降低热源外流能有效的起到节能的效果，作为生产轻质保温砖的我们更多还是会研究怎么去提高轻质保温砖的耐压强度和降低导热系数，但是作为购买该产品的客户来说会因为采购的习惯经常会问到你的这种轻质保温砖的AL2O3是多少的问题，对于这方面的资料很少，包括目前现行执行的国标GB/T 3994—2013粘土质隔热耐火砖中也没有要求轻质保温砖的AL2O3含量是多少的指标。我们从生产的原料及最终客户从我公司取样在中钢洛耐院化验的结果（如需查看化验单可联系我公司人员）展开讨论。
一：粘土轻质保温砖的定义
粘土轻质保温砖是以火力发电厂粉煤灰中的漂珠为主要原料，加入适量的粘结剂和辅助材料，所用的辅助材料主要是阳泉的耐火粘土其细度全部通过100目筛。然后，经混合均匀后，压制成型，高温煅烧而成的一种轻质耐火保温产品。该产品按体积密度分为0.6g/cm³、0.8g/cm³和1.0g/cm³三种规格，0.8和1.0级可用于无侵蚀气体介质和不接触熔融物料的各种工业窑炉为内衬或隔热层，是一种理想的节能材料。
二：粘土轻质保温砖的生产原料及指标对比

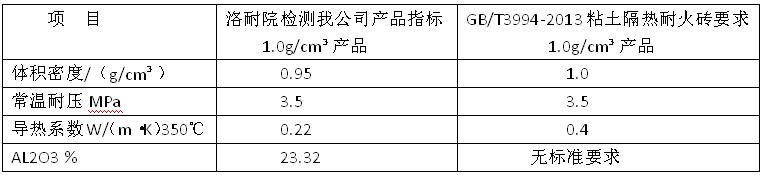

粘土轻质保温砖生产选用的漂珠主要呈灰白色，在光学显微镜下观察，有的为无色透明体，有的为乳白色半透明及非透明体，多为单个存在，粒径在0.3~200μm之间，堆积密度为0.48g/cm³。漂珠中含AL2O3含量偏低大概在23%左右而助熔物Fe2O3、CaO、MgO、Na2O、K2O等偏高。经检验漂珠的耐火度为1350℃。粘结剂：粘结剂是使漂珠颗粒聚合起来在碱金属硅酸盐水溶中，硅酸钠溶液性能较佳。因此，粘合剂一般采用密度为1.3~1.45g/cm³的硅酸钠。起泡剂；常见的气泡剂有松香皂、肥皂、十二烷基苯磺酸钠。皂类泡沫持久性好，而烷基苯磺酸钠虽然比较容易气泡，但稳定性差，为此一般要加入稳泡剂。常见的稳泡剂有：尼钠乐（即月桂酰。乙醇胺），十二烷基二甲基胺的氧化物等，而后者稳泡剂效果更佳，固化剂：氟硅酸钠是较好的固化剂，用量在总量的14%~16%。添加4%~10%的氧化锌，可以改善产品的耐火度和抗水性。按照选用以上材料经过调配搅拌—困料—机制成型——烧结后生产的体密1.0g/cm³粘土轻质保温砖经送检中钢洛耐院检测化验的AL2O3含量在23.32 常温耐压强度平均在3.5MPa 导热系数W/（m·K）350℃为 0.22，此项检测结果与GB/T 3994-2013粘土质质隔热耐火砖的指标要好很多，特别是在同样的耐压强度下导热系数小了0.18。（对比见下表）
三：总结
轻质保温砖目前按照材质区为：硅藻土保温砖、粘土轻质保温砖、聚轻球轻质保温砖、莫来石隔热保温砖和氧化铝空心球砖，其中AL2O3含量最高的氧化铝空心球砖在85以上，莫来石隔热保温砖在60左右。根据材质密度不同价格高低都不相同。
