产品分类

耐材知识

当前位置:首页 > 耐材知识 > 硫酸铝不烧砖的性能

硫酸铝不烧砖的性能

添加时间:2018年7月3日  浏览次数:

  硫酸铝不烧砖的生产工艺与磷酸(盐)不烧砖的相同。其主体材料用硅酸铝质原料制作。通用配合比:耐火骨料60%~65%,粉料30%~35%,软质黏土2%~6%,密度为1.28~1.34g/cm3的硫酸铝溶液5.5%~6.5%,CA-50水泥1%~2%。

  水泥不烧砖用的结合剂,主要有铝酸盐水泥和硅酸盐水泥等。在加热炉、水泥窑和锅炉等热工设备上,应用最多的是CA-50水泥不烧砖和CA-70水泥不烧砖,简称水泥不烧砖。其通用配合比:耐火骨料60%~63%,耐火粉料26%~30%,水泥10%~15%,水6%~7%。

  表1-1为硫酸铝和水泥不烧砖的性能。编号1为硫酸铝不烧砖,其耐火骨料和粉料分别为二级和一级矾土熟料制成;编号2用一级矾土熟料制作耐火骨料和粉料,用CA-70水泥作结合剂;编号3和编号4则用CA-50水泥作结合剂,耐火骨料分别为三级矾土熟料和一级黏土熟料,耐火粉料不烧砖应自然养护3天,水泥不烧砖初凝后应在潮湿环境中即淋水养护3天,然后送去烘干或直接筑炉。

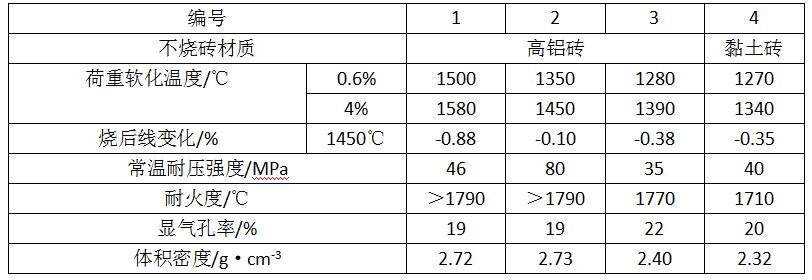

  表1-1 硫酸铝和水泥不烧砖的性能

  硫酸铝不烧砖易吸水返潮,应存放在库房中;水泥不烧砖有较好的抗水性能,受潮或淋水也不变质。

关键词:不烧砖
版权所有 2013-2028 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000261号

你好 欢迎订购我公司耐火材料产品
在线客服
