隔热耐火浇注料近年来，在冶金、石油化工、机械、电力、建材等工业部门广泛应用;并且在某些装置中，改用隔热耐火浇注料代替传统砖结构，取得了良好效果，在使用上逐渐向系统化方向发展。
驹达耐火材料生产的隔热耐火浇注料是不定形耐火材料的重要组成部分，可作为热工设备的保温层或直接接触火焰作内衬，具有耐火和隔热的双重性能。它具有容重小，强度高，烧线变化小，导热系数低，施工方便，整体性和气密性好，热效率高，使用寿命长等特点，能有效地减轻炉衬重量，降低成本。
高性能隔热耐火浇注料使用优质耐火骨料和粉料、结合剂以及外加剂配制而成的。具体说来，主要有以下几种方法：
1、以优质耐火骨料和粉料为主原料，并配以结合剂以及外加剂(主要是起泡剂)等而制成的，有时配入少量轻质骨料以调整其体积密度及性能。
2、以耐火空心球料为耐火骨料，而以同材质或者高于同材质为粉料，并配以结合剂以及外加剂制成的空心球耐火浇注料。
3、以优质多熟料或者多微孔材料为骨料，同时配以同材质或高于同材质作为粉料，并配以结合剂以及外加剂制成高性能隔热耐火浇注料。
4、轻质骨料以陶粒为主，与陶粒粉或同材质粉料和结合剂以及外加剂配制陶粒隔热耐火浇注料等等;
下面仅对其中几类主要的高性能隔热耐火浇注料做一些简单的说明和介绍。
一、轻质镁质耐火浇注料
开发轻质碱性耐火浇注料是耐火浇注料技术的新发展。其中，轻质镁质耐火浇注料是轻质碱性耐火浇注料的重要代表之一。

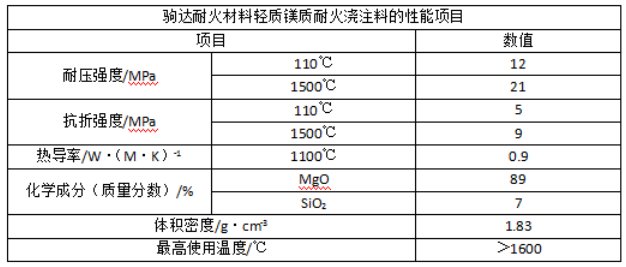

轻质镁质耐火浇注料是以镁砂颗粒料作为骨料，以镁砂细粉作为粉料配制而成的轻质耐火浇注料。这类轻质耐火浇注料所用的结合剂主要选用CA-70C、CA-80C水泥、活性氧化铝超微粉和二氧化硅超微粉或者两者并用等。其性能如下：
二、氧化铝空心球耐火浇注料
人造空心球材料的品种很多，如氧化铝空心球、氧化锆空心球、莫来石空心球、铝镁空心球和镁铬空心球等。

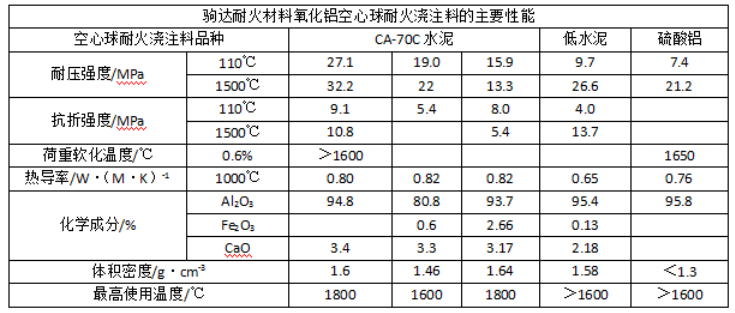

氧化铝空心球耐火浇注料是以氧化铝空心球作骨料，而以工业氧化铝或者刚玉粉作为粉料所配制的轻质耐火浇注料。这类轻质耐火浇注料所用的结合剂主要选用CA-70C、CA-80C水泥、磷酸铝和硫酸铝等。浇注料中氧化铝空心球骨料的最大粒径为5mm，通常采用自然粒径或者分级级配。同时还添加有外加剂或者外加物，以提高材料的性能。其性能如下：
氧化铝空心球耐火浇注料主要应用于冶金、陶瓷、耐火、石化和炭黑等热工炉窑上，它能满足现代窑炉工业新工艺、新技术的发展需要，可节省能源，经济。
