产品分类

耐材知识

当前位置:首页 > 耐材知识 > 电石炉耐火材料的选用指导

电石炉耐火材料的选用指导

添加时间:2018年1月30日  浏览次数:

    电石炉中石灰和碳质材料反应制得电石 (Ca O+C→CaC2+CO)温度高达2000~2200℃,每隔30~60min出一次电石液,故对电石炉耐火材料的耐高温性能及抗热震性要求非常高。目前,存在安全隐患的电石炉的炉盖、炉门及炉嘴等部位都通过水冷保护,以降低高温对耐火材料的损坏。

    炉门是电石炉的关键部位,要求耐火材料有足够的耐火度、抗热震性、强度、抗渣蚀性。传统电石炉炉门用耐火材料有刚玉砖、刚玉碳化硅砖、氮化硅结合碳化硅砖、刚玉质浇注料等。

    构筑电石炉炉门用的特种耐火制品,目前尚无国家标准及行业标准,只有厂标:荷重软化开始温度在1650℃以上,抗热震性(1100℃,水冷)大于6次。

    电石炉炉门采用水冷却装置以保护耐火材料,水冷套长时间使用会积聚水垢,导致水套内压力急剧增大,最终水套爆裂或爆炸,而水与电石接触会剧烈反应,存在严重的安全隐患。目前国内有相关方面的研究,但还没有取得水冷套的相关资料和成果。电石炉炉门现在多数厂家都会选择使用氮化硅结合碳化硅砖或者是选用镁铝尖晶石砖砌筑,可以提高炉门抵抗高温电石的侵蚀和延长炉寿。

    电石炉炉盖采用钢板和耐热混凝土等材料制成它用钢板焊接成骨架,里面通水冷却。在骨架上面和侧面安装水箱盖板,水箱之间的缝隙用水泥和水玻璃混合后的灰浆糊住,不使其漏气。影响炉盖损毁的因素较多,如电极弧光辐射、高温碱气流的冲刷侵蚀、热震作用等。因此,要求炉盖用耐火材料抗侵蚀性、防渗透、具有高的强度、耐磨损抗冲刷性能等。炉盖用耐火材料的发展趋势是:砖→预制块(件)→整体浇筑。使用一种铬刚玉质浇注料整体浇注炉盖,该浇注料结构致密、抗热震性优异、具有较好的高温力学性能等。目前,国内有使用铬刚玉预制件砌筑电炉顶中心,取得一定成果。

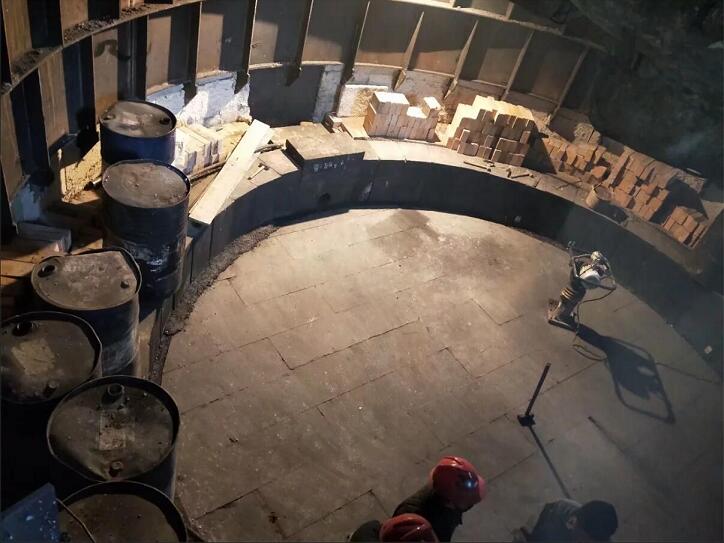

电石炉耐火材料

    炉嘴用耐火材料是电石出炉时,必须采用电弧去烧穿炉眼,炉眼用长数米的圆钢打开,电石液经电石炉炉嘴流到电石盆里。传统电石炉出料炉嘴仅用通冷却水的铸钢或铸铁结构,容易在出电石时被电石液中的高温铁合金溶液击穿,同时电石与冷却水接触反应易发生爆炸。

    在炉嘴表面砌筑一层高性能鎂质捣打料,既可以保护炉嘴,又提高了使用的安全性。

    耐火胶泥传统耐火泥浆的常温强度和中文强度低,耐火材料接缝处是薄弱环节。为增加砖缝强度,挺好抗侵蚀性,不同材质耐火制品采用配套的耐火泥浆

    高铝质和刚玉质采用高强度磷酸盐胶泥砌筑,磷酸盐胶泥具有粘结强度大,高温下收缩小,抗渣性能强等优点:

    结语:炉门及炉嘴是电石炉耐火材料使用要求最高的关键部位,至今仍存在很多安全隐患,为进一步提高电石炉的使用寿命及安全性,需要耐火材料厂家和电石炉厂共同合作进行试验和研究。最终根据其操作条件,选择性价比高的材料,实行综合砌炉技术,以获得较佳经济效益和社会效益。

关键词:电石炉耐火材料
版权所有 2013-2028 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000261号

你好 欢迎订购我公司耐火材料产品
在线客服
