根据GB/T 3001—2000定形耐火制品常温抗折强度试验方法，抗折强度的测试步骤为：
①试样尺寸为230mm X 114mm X 65mm或230mm X 114mm X 75mm或200mm X 40mm X 40mm 或 150mm X 25mmX25mm;
② 将试样干燥至恒重;
③ 将试样放在如图5-2所示测试装置的下刀口上;
④对致密制品以0.15MPa/s的速率加压，隔热制品0.05MPa/s的速率加压。抗折强度的计算公式为：

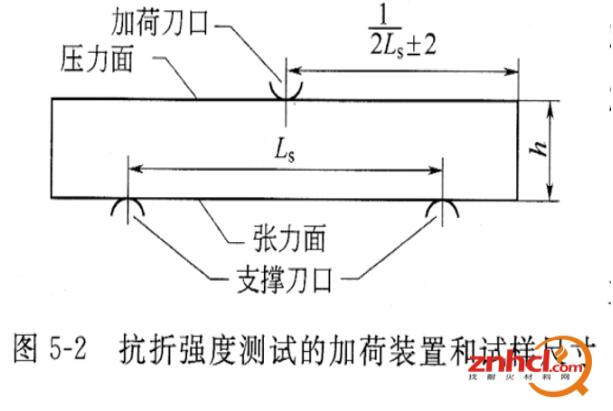

图5-2抗折强度测试的加荷装置和试样尺寸
根据黑色冶金行业标准YB/5123—93耐火泥浆抗折粘接强度试验方法，粘接抗折强度的测试步骤如下：
① 切出6个40mmX 40mmX 57mm的长方形试条，并将其干燥至恒重;
② 将办好的火泥涂抹在试条的端面上，刮去多余的火泥，使砖面和平整地 粘接在一起.重复上述操作，制出3条试样;
③ 将试件在室温干燥24h，小心移人干燥箱，在65°C保温4h以上，再升至110°C，保温12h以上;
④ 将干燥的试条移人电炉，以5°C/min的速率升至规定温度，保温3h 以上;
⑤ 保温结束后，自然冷却至室温，取出试样;
⑥ 测定试件的烧后尺寸;
⑦ 将试件置于抗折强度实验机的支撑辊之上，使压力辊对准粘接缝，以5〜 7kgf/s的速率加载，直至试件断裂;
⑧ 按式(5-6)计算粘接抗折强度。
