漂珠指发电厂燃煤锅炉粉煤灰中含有的、能漂浮在水面上而被分离出来的 空心微珠。大多数电厂排放的低钙粉煤灰中，漂珠含量一般占1%〜3%。我 国燃煤热电厂每年排放粉煤灰逾1亿吨。漂珠总量达数百万吨。但是，近年来 环保的要求越来越严格，各大型火电厂都在不断进行技术改造，漂珠的生产受 到影响。
煤粉燃烧时，先解离出挥发分，再燃烧固定碳。当燃烧进行到熔融液膜包裹 未燃净煤粒时，就可能产生氧化-还原反应发气、起泡。如果产生的气体被封闭 在液膜中，就会形成空心微珠。例如，炭-铁之间的氧化-还原反应;
2Fe2 O3+3C = 4Fe+3C02
(6-6)4FeH~302 ^ 2Fe2O3 (6-7)
漂珠产率受燃烧条件和煤灰成分的影响。首先，漂珠产率与炉内的温度和空 气量有关。当锅炉的空气过剩系数《在1.25时，对漂珠的形成最为有利。当a 从1.0增加时，从不完全燃烧向完全燃烧过渡，炉膛温度升高，对漂珠的形成有 利。其次，灰中的Fe2O3含量高时，能够发气的物质增多，形成空心微珠的倾 向增大，漂珠的产率提高。最后，熔化的煤灰被吹成气泡后，当烟气的冷却速率 合适时，气泡收缩、固化后形成漂珠。
锅炉烟气中的粉煤灰被收尘装置收集后，用水冲人灰沟。灰水混合物在分 离塔内喷射汇合，灰浆与漂珠开始分离。漂珠密度较小，浮于塔内水面，随清 水通过分离塔顶部溢流而出，经导流进人分离池，聚集于分离池水面上被 回收。

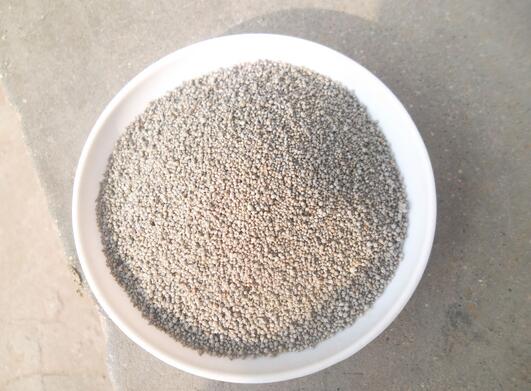

2.漂珠的性质

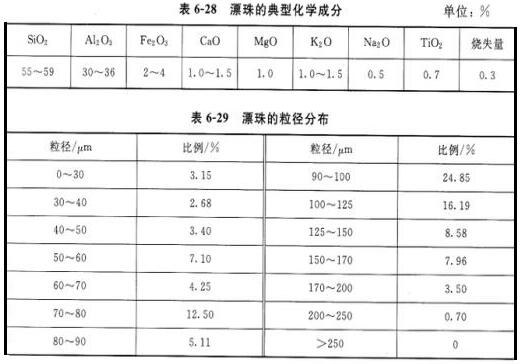

漂珠的化学成分随发电用煤而波动。一般情况下，漂珠的耐火度为1610〜 1700°C，粒度20〜250pm，比面积3000cm2/g，真密度2.1〜2.2g/cm3，堆积密 度250〜400kg，热导率约0.6W/(m.K)。漂珠的典型化学成分见表6-28,参考 粒径分布见表6-29。
漂珠的耐火度主要取决于Al2O3的含量。Al2O3含量在25%〜30%时，耐 大度为1610〜1650°C; Al2O3含量在30%〜34%时，耐火度为1650〜 VI:03含量在35%〜40%时，耐火度为1690〜1739°C
