高纯度铬刚玉质和铬镁刚玉质耐火浇注料经过精心配制、振动成型、低温和高温处理后，制成的透气砖和水口砖等产品，在钢包等热工设备上广泛应用，获得良好的社会经济效益。
不定形耐火材料发展到今天，走向定型化的道路，就是指透气砖等产品，称为不定形耐火材料定型化。众所周知，透气砖的透气孔是采用极细的耐热钢管或合理的颗粒级配获得的，采用昂贵的等静压设备成型和高温烧成的，因此成本较高，价格较贵：用高纯度铬（镁）刚玉质耐火浇注料作透气砖及水口砖等，其透气孔是用可燃物做成的，采用普通振动台（棒）成型和高温烧成的，故许多不定型耐火材料厂家都具备生产条件，生产成本低，既降低了产品价格。
应当指出，在大中型钢包上应用的高技术和高性能耐火浇注料，也属于高纯度耐火浇注料范畴。
高纯度刚玉质耐火浇注料在大中型超高功率电炉盖三角区和LF精炼钢包包盖等处应用，其使用寿命相当或超过进口料的水平，节约了外汇，也方便了用户。
下表为高纯度刚玉质耐火浇注料的性能。表中编号1~编号3采用电熔白刚玉作耐火骨料及部分粉料：编号4和编号5分别采用板状刚玉和致密刚玉作耐火骨料，用致密刚玉做部分粉料：编号6采用特级矾土熟料和电熔白刚玉作耐火骨料，用白刚玉作部分分了。耐火粉料中均添加适量的α-AL2O3和SiO2超微粉：编号1用CA-80水泥做结合剂，其余编号料用CA-70水泥做结合剂。同时，均添加分散剂和减水剂。该类水泥一般易速凝，影响施工性。一有此情况，应添加草酸和柠檬酸钠灯缓凝剂，以保证浇注料的流动性和密实性。从表中看出，AL2O3和CaO的总含量出编号4和编号6外都大于95%，高的达98.7%，说明该料是高纯度的。同时，体积密度大，强度高，但1500℃或1600℃烧后线变化除编号3和编号4外，均呈收缩状态。

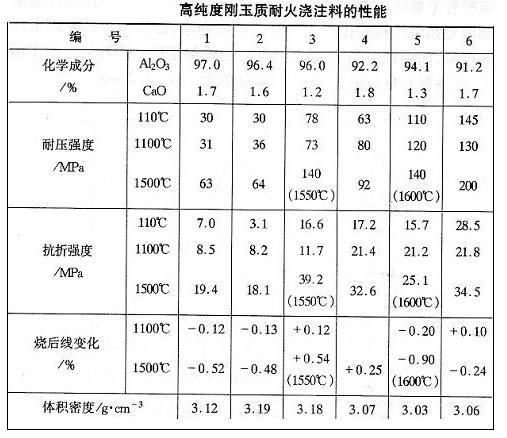

（表）高纯度刚玉质耐火浇注料性能
