磷酸盐结合高铝砖是以致密的高铝矾土熟料为主要原料，磷酸溶液或磷酸铝溶液为结合剂，经半干法机压成型后，于400~600℃热处理而制成化学结合耐火制品。它属于免烧砖，为避免在高温使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅线石、叶蜡石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥落性更好，但其荷重软化温度较低，抗侵蚀性较差，因此需加入少量的电熔刚玉、莫来石等，以强化基质。
产品工艺: 磷酸盐结合高铝砖是用磷酸溶液或磷酸铝溶液(磷酸二氢铝、PA—80胶等)为结合剂，用铝矾土熟料为集料，机压成型，经500—600C温度处理所制得的化学结合高铝耐火砖制品。

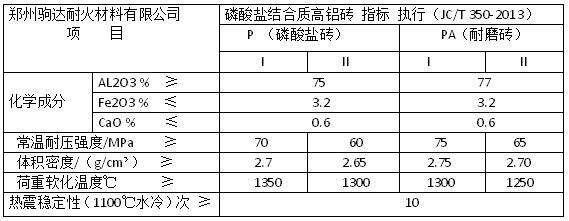

适用范围: 磷酸盐结合高铝砖应用领域有：锅炉、电炉顶、水泥回转窑过渡带、冷却带及水泥立窑高温带等。
