产品分类

耐材知识

当前位置:首页 > 耐材知识 > 薄板坯加热炉托辊耐火浇注料的关键性

薄板坯加热炉托辊耐火浇注料的关键性

添加时间:2021年8月4日  浏览次数:

薄板坯加热炉是薄板坯连铸机与连轧机之间的连接设备,将连铸机送来的薄板坯按工艺要求均匀地加热到轧制温度。一般连铸坯入炉温度在850~1050℃之间,出炉温度(轧制温度)为1100~1150℃,在炉内需提问50~300℃。托辊是薄板加热炉中的关键设备,即承重薄板,又处于高温状态下,托辊目前常见的有耐热钢无水冷托辊和水冷托辊,根据使用部位炉温,无水冷炉辊一般采用Cr28Ni48W4Co20Co40等材料制成,所以价格较贵;水冷托辊仅辊盘采用耐热钢材料,每根水冷托辊上安装4~5个直径约300mm的耐热钢辊盘用于重托板坯,辊盘之间用耐火浇注料等绝热材料包扎、尽量减少热损失。

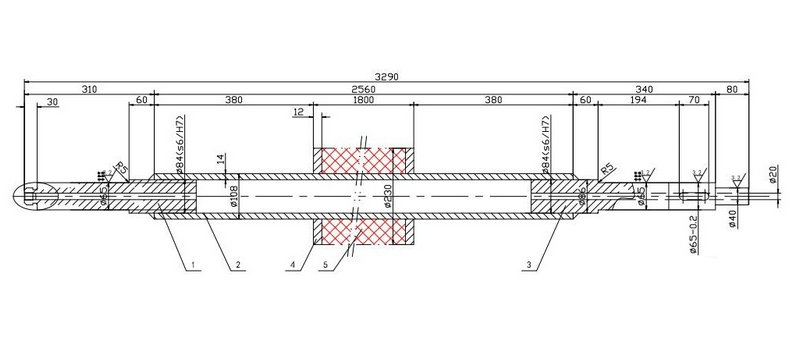

加热炉托辊浇注料

水冷托辊是薄板坯加热炉的主要部件,辊身由厚壁碳钢管、同心碳钢回水管、旋转接头、耐热合金辊环及绝热层组成。绝热层的状况不但影响到辊身金属部件的寿命,而且对加热炉的燃耗影响也最大。炉辊耐火浇注料平均脱落25%,冷却水带走的热量是耐火浇注料完好时的2倍,而加热炉燃耗则会升高25%左右。因此选择合适的耐火浇注料,优化浇注料烘烤工艺,提高绝热层的寿命对加热炉的节能至关重要。实践过程中认为托辊浇注料需要具有以下特点:a良好的热震稳定性;b由于托辊浇注料空间狭窄,要求材料有很好的流动性;c添加抗渣材料减小氧化铁皮对浇注料基体的侵蚀;d由于炉辊要承受板坯的冲击和震动,要求较高的高温强度;e 有时板坯接触绝热层因此耐磨性也有较高的要求。而托辊的浇注工艺要注意控制好如下几点:a浇注前要做好托辊残留耐材、损坏的锚固件及辊环上的黏附物的清渣,b 炉辊锚固钉的长度、材质、布置及焊接要严格把关;c 锚固钉、辊身与浇注料的隔离包扎要仔细到位;d脱模后要保证足够的养护时间。

托辊浇注料在连铸连轧加热炉的应用中是多样化的,在使用寿命上也参差不齐。有的厂家为了节省成本选用价格便宜的高铝耐火浇注料仅使用不到3个月就出现大面积剥落,后来改为莫来石浇注料使用寿命也仅延长到了5个月,后来经过研究采用添加钢纤维作为增强增韧外加剂后,配制出莫来石钢纤维防爆浇注料,取得了良好的使用效果,其寿命可达到11个月。

莫来石钢纤维防爆浇注料是通过选用优质原材料、制定合理的颗粒级配、添加高效复合外加剂、引入抗渣材料、并应用纳米技术等使浇注料基体的各项指标更符合托辊这种特殊功能材料的使用特点。

关键词:耐火浇注料   加热炉炉辊   托辊
上一个:TO/RTO废气焚烧炉耐火材料的砌筑    下一个:耐火砖价格表
版权所有 2013-2028 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000261号

你好 欢迎订购我公司耐火材料产品
在线客服
