含碳质耐火泥浆分为 高铝质和鎂质两大类，每类中又分为若干个品种，是砌筑含碳不烧砖的重要材料，比如说砌筑，镁碳砖，铝镁碳砖，都必须要用的结合泥浆，也是某些碳质或含碳质制品的良好灌缝料和接缝料。
耐火原料主要有矾土熟料、刚玉、莫来石、硅线石、蓝晶石、工业氧化铝、镁铝尖晶石、烧结镁砂、电熔镁砂和硅石等，其临界颗粒及其颗粒级配按照：碳素材料为鳞片石墨、土状石墨、电极粉和焦炭粉等，其细度＜0.147mm（＜100目），用量5%~20%：结合剂主要有树脂、沥青粉和水玻璃，用量为25%~50%。另外，掺加外加物2%~6%和外加剂适量。
在含碳高铝质和鎂质耐火泥浆中，掺加硅线石、蓝晶石和硅石等粉料，是膨胀剂，以弥补耐火泥浆高温下的收缩，保证砌缝的稳定性。
高炉铝碳砖砌筑用铝碳泥浆：特级矾土熟料粉90%，鳞片石墨 10%，酚醛树脂稀溶液一般为33%~50%。泥浆稠度应根据含碳不烧砖的性能、砌缝大小和施工要求而定。其化学成分：AL2O3≥50%或≥60%，C≥6% 或 ≥3%。抗折粘结强度一般为0.8MPa左右。颗粒的临界粒径为 0.5mm，而大于 0.5mm的不得超过5%，小于0.074mm的颗粒应占60%以上。

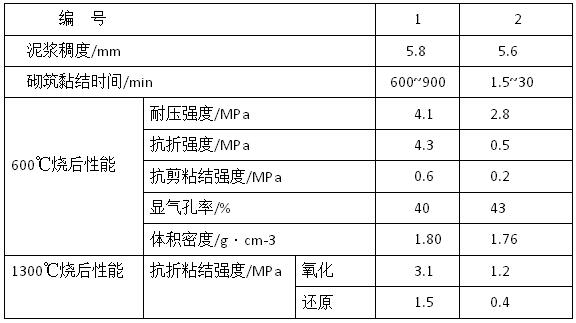

下表为含碳质耐火鎂质泥浆的性能。MgO 为94% 的烧结镁砂粉80%~85%,焦炭粉5%~10%，硅石粉5%~10%：编号1 为酚醛树脂结合剂，用量为30%~50%。外加物两种，各为2%~5% 和1%~3%：编号2为沥青粉与某液体的复合结合剂，用量分别为10%~15%和20%~25%
应当指出，焦炭粉与石墨粉配制的耐火泥浆，前者易被结合剂浸润，因此显气孔率低，体积密度高，但抗渣性略差些：后者较难被浸润，所以显气孔率高，体积密度低，而抗渣性略好些。
在含碳鎂质耐火泥浆的配合比相同时，掺加复合外加物与不加时相比，气体机密度则由1.75g/cm³增加到1.86g/cm³，显气孔率由31%降低到24%，烘干抗折强度则由14.8MPa提高到20.1MPa。因此，在该类泥浆中，应掺加多种外加物和外加剂，以调节施工性能和提高使用性能。
