空心球耐火浇注料的特点是荷重软化温度高、强度大、因此使用温度一般为1500℃~1800℃。

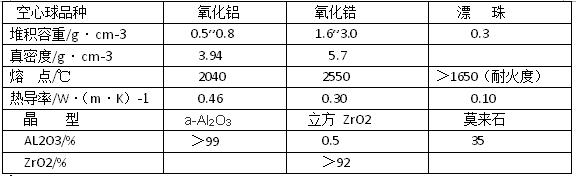

人造空心球品种有氧化铝、氧化锆、莫来石质、铝鎂质和镁铬质等，在耐火浇注料中应用最多的为氧化铝空心球：粉煤灰漂珠也是一种空心球，是由粉煤灰中提取的，是生产轻质砖的良好原料，也是配制耐火浇注料的良好外加物。下表为空心球的主要性能。
氧化铝空心球耐火浇注料用的结合剂，主要有CA-70或CA-80水泥、结合黏土、磷酸铝和硫酸铝等，用工业氧化铝粉或刚玉粉等材料作耐火粉料，其细度为小于0.09mm的占90%以上：空心球最大粒径为5mm，采用自然级配或分级级配。另外，应掺入外加剂或外加物，以提高性能。氧化铝空心球耐火浇注料在冶金、石化和炭黑等部门的窑炉中，得到了应用，满足了新工艺、新技术发展的需要，并获得了显著得社会效益。
