（下表）为高炉陶瓷杯和修补用自流浇注料的性能。编号1为高炉陶瓷杯用自流耐火浇注料，采用AL2O3大于98%的电熔矾土基刚玉做耐火骨料，临界粒径为5mm。用电熔白刚玉、α-AL2O3和SiO2超微粉作耐火粉料，CA-70水泥做结合剂并加减水剂：编号2和编号3采用AL2O3-SiC-C质自流浇注料的组成材料，前者用CA-70水泥做结合剂，后者因热补用有机结合剂：编号4和编号5为一般窑炉自流修补料，采用三级矾土熟料、焦宝石和莫来石做耐火骨料，临界粒径为8mm，用刚玉粉、特矾粉、α-AL2O3和SiO2超微粉作耐火粉料，用CA-70水泥做结合剂并加减水剂：编号6为钢包底和左转周围用的自流修补料，其材料组成为刚玉镁砂尖晶石质耐火浇注料，采用超微粉做结合剂并加分散剂。

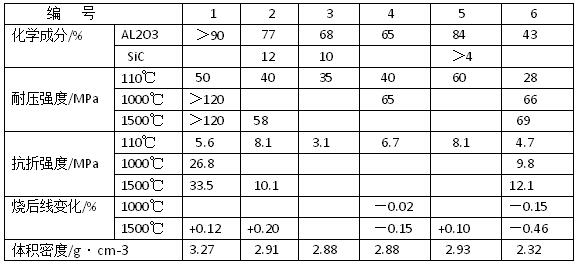

高炉陶瓷杯和修补用自流浇注料的性能
自流耐火浇注料用的耐火骨料品种不同，其自流程度也不同。如AL2O3为99.4%的电熔白刚玉、AL2O3为94.5%的电熔棕刚玉、AL2O3为98.7%的电熔矾土基刚玉和AL2O3为98.9%的致密刚玉及其体积密度（g·cm-3）分别为3.42、3.82、3.83和3.83做耐火骨料，材料配合比和水用量完全相同时，浇注料的自流率分别为82%、144%、155%和157%。因为电熔矾土基刚玉为致密型的，吸水率为0.6%，而电熔白刚玉为3.1%故电熔白刚玉配制的自流耐火浇注料流动度比其他3种骨料的低。在配制自流耐火浇注料时，一定选择体积密度大、吸水率低和杂质少的材料作耐火骨料。随着临界骨料粒径的增大，高温自流修补料的强度变化不大，高温自流值先升后降，临界粒径为4mm左右时，其高温流动值最好。因为临界粒径太小，料的颗粒面积增大，需要较多的有机结合剂。当结合剂一定时，显得液态结合剂少而降低刘定型。临界粒径过大时，易产生下沉，悬浮性差，故其流动性明显降低，对于自流耐火浇注料来说，临界粒径的选定十分重要，道理也是如此。
