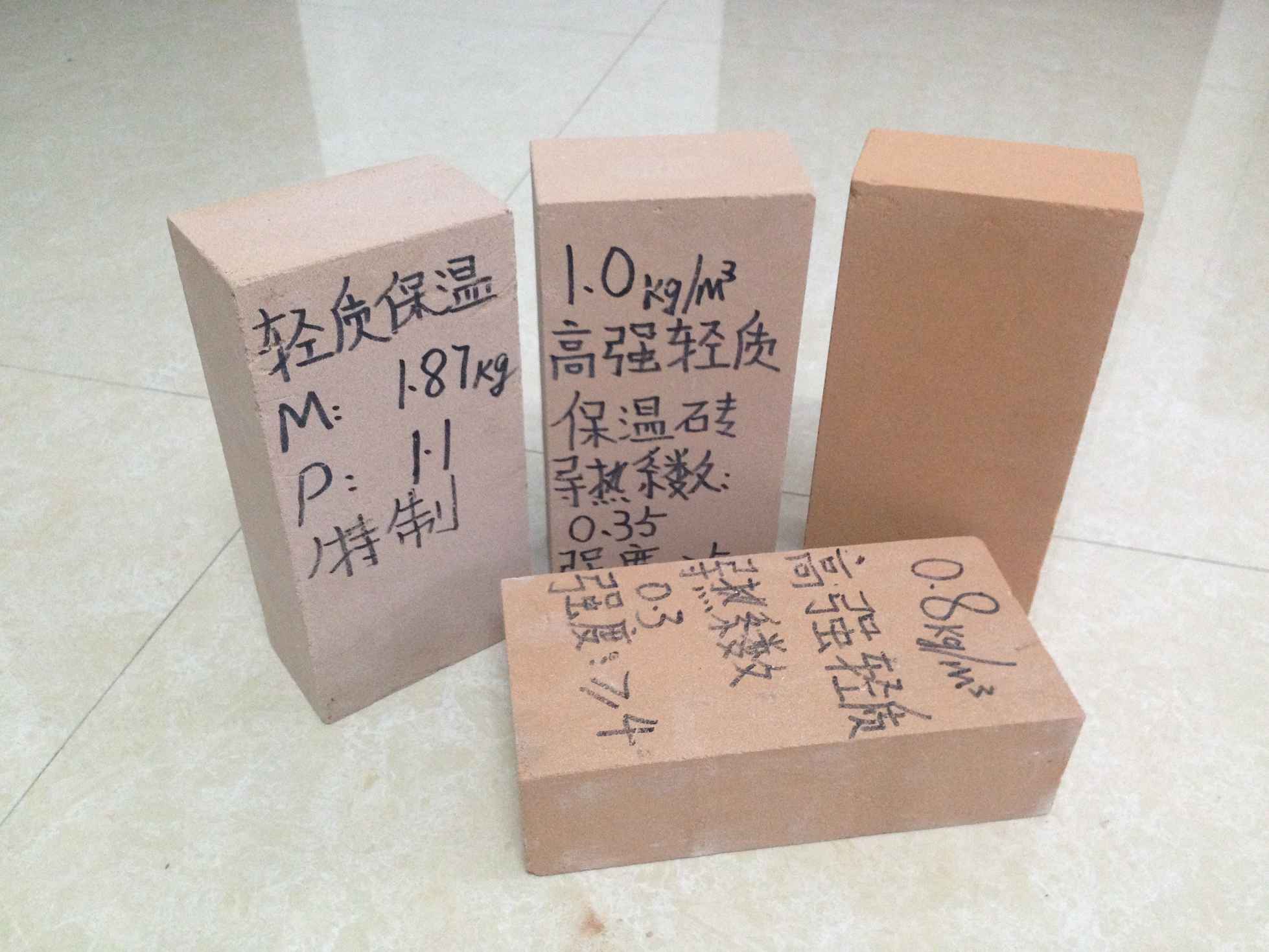

轻质保温隔热耐火砖和一般耐火砖比较，重量轻，内部均匀布有微小气孔，气孔率较高。因此，能保证炉墙散失的热量更少，燃料得费用就会相应下降，轻质砖也同时意味着更小的蓄热量，因此升温和冷却都更快，允许加快周期性操作。轻质保温隔热耐火砖适用于900℃～1650℃的温度范围。
轻质砖的品种材质有很多种，有建筑方面的轻质隔音砖是用泡沫工艺生产加工制成，在耐火材料行业里面的轻质砖又称作为轻质保温耐火砖不但能有效的节能保温而且还能使用在一定的温度下。轻质高铝砖又称高铝隔热砖，氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.4～1.35g/cm3。气孔率66%～73%，耐压强度1～8MPa。抗热震性能较好。轻质高铝砖通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。高铝隔热砖其主要优点有使用寿命长，可直接接触火焰，具有耐高温·强度高·导热系数小·节能效果显著等特点。
轻质保温砖按照规格型号有标准型号T-3、T-19、T-20 、T-38 、T-39 等型号价格也是按照型号材质不同决定的
