产品分类

耐材知识

当前位置:首页 > 耐材知识 > 碳结合的碱性材料—镁碳砖

碳结合的碱性材料—镁碳砖

添加时间:2016年10月26日  浏览次数:

      镁碳砖是用镁砂、碳素材料、有机结合剂及外加剂配制,经混炼、高压成型和低温处理而成的碳结合碱性砖。该砖由于充分发挥了碱性材料和碳素材料的优点,因此具有优良的抗热震性、耐剥落性、抗渣性和抗高温蠕变性,是冶金熔炼炉的理想衬体材料,受到各国的高度重视,在20世界80年代形成一股黑旋风,提高了炉龄,获得了效益。目前,我国能生产普通型和高强度型镁碳砖,也能生产镁碳透气砖等功能型制品,基本上可满足冶金工业发展的需要。

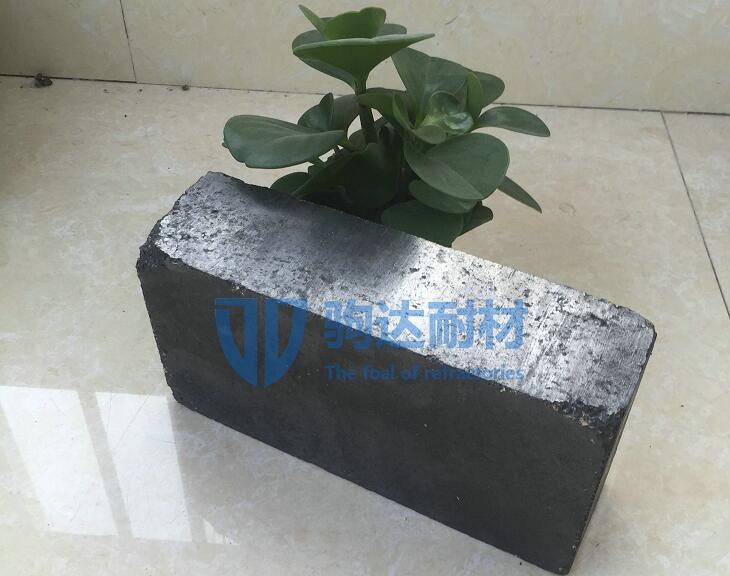

镁碳砖

     生产镁碳砖的原料主要有镁砂,其技术要求是纯度高、杂质少、颗粒结晶发育完整、质地均匀,气孔率低体积密度高。镁砂分为电熔镁砂和烧结镁砂两类,每类中又分若干等级:碳素材料也是镁碳砖的主要原料,一般选用天然的鳞片石墨。它与MgO等氧化物无共熔关系,不形成低熔物。其热导率大、弹性模量小、热膨胀系数低,且具有不浸润的特点。该类石墨的碳原子,呈六角环形片状体的多层叠合晶体,组织结构发育良好,有一定的抗氧化性:结合剂是生产镁碳砖的关键性材料。由于结合剂的热解或缩聚,形成碳键结合,使砖获得强度。其技术要求:(1)对碳素材料的湿润较小,亲和性要好(2)残碳率高(3)杂质和水的含量少。常用的结合剂有酚醛树脂、改性酚醛树脂和焦油沥青等:外加剂主要有AL、Si粉和固化剂等。生产高强型镁碳砖时,应选用优质原料,且应掺加外加剂。生产普通镁碳砖时,原材料档次可低些,允许用焦油沥青作结合剂,一般不掺加外加剂。

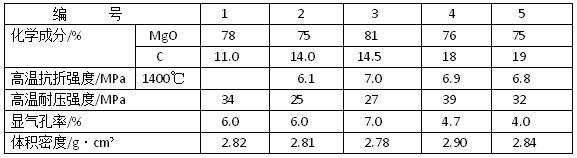

      镁碳砖耐火骨料的临界粒径为8或5mm :耐火粉料<0.088mm 应占90%以上:鳞片石墨的粒度一般小于100目,制成混合粉时,其细度为0.09mm:AL 、Si、SiC和CaSi等外加物,也以细粉掺加。镁碳砖通用配合比:耐火骨料60%~70%,混合粉料30%~40%,结合剂4%~5%,固化剂0.2%~0.4%,外加物2%~5%,下表为普通镁碳砖的性能。

镁碳砖

      镁碳砖中的碳有两部分,一是石墨碳,一是结合剂带入的碳,称为结合碳。在常温下,鎂质颗粒和石墨碳是靠有机结合剂的黏性,经过压力成型而获得强度:经过热处理后,树脂固化形成结合碳膜,并构成—空间碳网络,包裹着颗粒料,同时将石墨炭和其余料连接起来形成了致密的组织结构,因此镁碳砖有较高的强度。

关键词:镁碳砖
版权所有 2013-2018 郑州驹达新材料科技有限公司 豫ICP备16012381号-1
电话:0371-60288311 传真:0371-85818311 业务咨询:18537113611
邮箱:zzjdnc@163.com QQ:497985876

豫公网安备 41018302000261号

你好 欢迎订购我公司耐火材料产品
在线客服
