梭式窑拱顶耐火砖存在侧滑、塌陷的风险分析

添加时间:2023年11月17日  浏览次数:

随着现代窑炉技术的发展,高温窑炉设备的大型化、高效化等技术革新,对炉内耐火材料的性能和寿命提出了更高的要求。特别是对窑炉炉顶耐火材料要求越来越高,当下窑炉顶部结构,多采用两种砌筑方式,一种使用楔形耐火砖对拱砌筑,一种采用耐火浇注料整体预制浇注,整体浇注料的炉顶,因浇注料性质的限制,内衬材料很容易剥落甚至大块坍塌,影响耐材整体寿命。同时浇注的内衬材料施工条件要求高,需要烘烤才能脱模,相对施工用时长,也会影响整体的砌筑施工进度。采用耐火砖的结构,往往容易出现砌筑结构不合理,整体拱顶受力不均匀,出现局部掉砖或坍塌的情况,其中比如常见的梭式窑拱形顶存在的一些问题。

一:梭式窑拱形顶耐火砖承受的应力变化

梭式窑作为一种间歇式窑炉,具有生产灵活、操作方便等特点,得到广泛应用;梭式窑一般最高使用温度可达1650-1750℃之间,升温时拱顶砖受热向窑体侧墙两端膨胀,拱顶中心砖会承受来自左右两边拱顶砖的挤压,形成挤压应力,把中心砖顶起进入上部保温层;停窑降温时,拱顶砖向窑体两端收缩,拱顶中心砖受重力下落,同时还会受到左右两边拱顶砖的牵拉作用,形成拉应力;梭式窑间歇操作较为频繁,拱顶中心砖长期处在热胀冷缩状态下,压应力和拉应力反复作用,中心砖反复被顶起、下落,应力累积到一定程度,出现裂缝直至断裂,造成拱顶砖脱落,所以拱顶中心砖要具有更高抗压和抗拉的性能。

二:梭式窑平面结构拱顶砖存在的缺陷

目前梭式窑一般采用氧化铝空心球砖砌筑拱顶,具有轻质高强的作用,但是现行的拱顶结构由拱脚砖和拱顶砖两部分组成,拱脚砖具有倾斜支撑面为整体结构砖,其直接砌筑于窑体及两侧墙体上作为对拱顶砖的支撑,拱顶砖由多块楔形平面砖砌筑成桥拱状,其拱形的两端分别支撑于拱脚砖倾斜支撑面上。这种具有拱形顶面的砌筑方式,存在很大程度上拱顶下滑风险,因为拱脚砖为整体结构砖,其直接砌筑在墙体砖面上,在水平方向上没有外力对其进行防滑限定,其在拱形顶水平分力作用下有被向外推移的趋势,加之拱顶砖在高温条件下会因热而产生膨胀,这就加剧了拱顶砖对拱脚砖的挤压,使拱脚砖所受的水平推力大为增加,当该水平推力大于拱脚砖所固有的静摩擦阻力时,拱脚砖就会发生沿墙体砖面的侧滑而导致拱顶下沉开裂,这样不但窑炉内的热量会大量散失,致使热损耗变大热效率变低,而且在拱脚砖侧滑移量过大时,还会产生拱顶砖掉落,严重时还会发生拱顶塌陷,严重影响窑炉的使用寿命和生产的正常进行。因此这种拱顶砖的平面结构显然存在缺陷,不具有抵抗水平推力阻止其产生侧滑的能力。

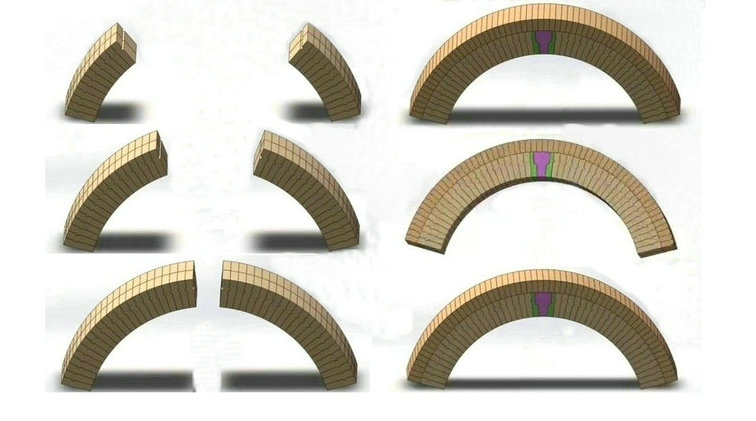

拱顶耐火砖

三:解决拱形顶耐火砖侧滑、塌陷的办法。

①解决高温应力造成的破坏问题。将拱顶中心砖采用重质砖替代氧化铝空心球砖,体密提高到2 .9kg/cm3以上,常温耐压强度从10MPa提高到100MPa以上,高温性能得到较大改善,大大提高拱顶中心砖抗压和抗拉能力,降低拱顶中心砖因应力作用产生断裂。重质砖同样为楔形砖上端较大、下端较小,大端与小端的厚度差不小于10mm,砌筑时重质砖与其相邻的一侧拱顶砖之间干砌筑;锁住两块砖的大头,保证不因重力影响而掉落;两砖下部之间留出缝隙,缝隙宽度为12mm,拱顶中心形成一条纵向贯穿的干缝带。

②解决拱顶砖侧滑的办法,将拱顶楔形砖的平面结构,改为用榫卯的连接方式,衬砖均通过半圆凸起和半圆凹槽咬合在一起,它能保证对拱顶维持良好的连接与密封,而且能结构稳定、寿命长。

关键词:拱顶砖   楔形砖   斧型砖   拱形顶   梭式窑   耐火砖   氧化铝空心球砖
