耐火材料砌体膨胀缝的留法

添加时间:2019年6月18日  浏览次数:

炉衬耐火材料是承受热负荷的主要结构部分,炉衬设计的主要内容是,正确选择耐火材料与隔热材料:正确组成炉墙、炉底与炉顶结构:确定炉衬尺寸:按照炉子的热工要求正确设计燃烧室、排烟道及炉衬的其它局部结构:合理布置测温孔、窥视孔、排烟孔、烧嘴砖及膨胀缝的位置与数量:选择适宜的泥浆、结合剂或纤维制品的固定方法:分项计算各项耐火材料、隔热材料与建筑材料的用量等。

一;炉衬设计的一般要求

进行一个工厂或一个车间的工业炉设计时砖砌体(简称砌体)的结构形式应尽量统一,并做到结构先进,经济合理,使用可靠。

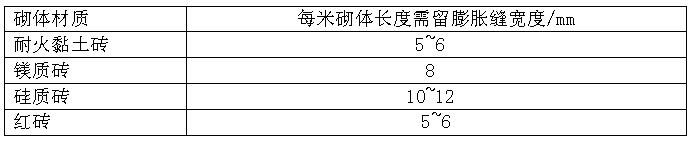

在进行炉衬设计时,应尽量采用标准制品,当必须采用异型制品或特异型制品时,需自行绘制施工图。炉衬的易损部位要注意设计易于更换和修补。任何轻质制品,如轻质耐火粘土砖、硅藻土砖等,均不能与地下土壤直接接触。要保证其使用强度,砌筑耐火材料膨胀缝的留设方法要特别注意,凡经受热膨胀的砌体原则上均应分层留出膨胀缝,但以硅藻土砖或其它隔热板料作为外层隔热砌体时,则此类隔热层不必留膨胀缝,加热炉与热处理炉的地下砌体仅与烟气接触的内层(如排烟道内层耐火砖)留膨胀缝。砌体膨胀缝的大小按下表所列数据采用。

膨胀缝

砌体膨胀缝的留法,一般应满足下列各项要求。

(1)每条膨胀缝的宽度,最小为5mm,最大不超过20mm。

(2)各条膨胀缝的间距不大于2.5~3.5m

(3)留出的膨胀缝不应破坏砌体的气密性,即炉内气流不能透过膨胀缝与炉墙外层隔热砖及钢板外壳直接接触。

(4)两层同质或异质耐火层的膨胀缝应错开,其错开距离不小于232mm

(5)拱顶两端的膨胀缝,一般不留在拱端与墙面的连接处。错砌时膨胀缝离墙面至少应相距三个拱环:环砌时至少相距两个拱环。拱顶很短时按特殊情况处理。

(6)炉墙和炉底的各层膨胀缝均按“弓”形留出,拱顶膨胀缝成环形留出,错砌拱顶膨胀缝留在齐缝环处。

(7)所有膨胀缝尺寸应包括在砌体总灰缝尺寸内,即砌体总尺寸仍为砖计算尺寸的倍数。

关键词:耐火材料   膨胀缝
