加热炉锚固砖的吊顶结构种类很多下图示出了常用的几种结构,图中1为—槽型吊挂砖,图2为—齿槽形吊挂形式 ,图3为—颈吊式吊炉顶,图4为—可塑料吊挂顶

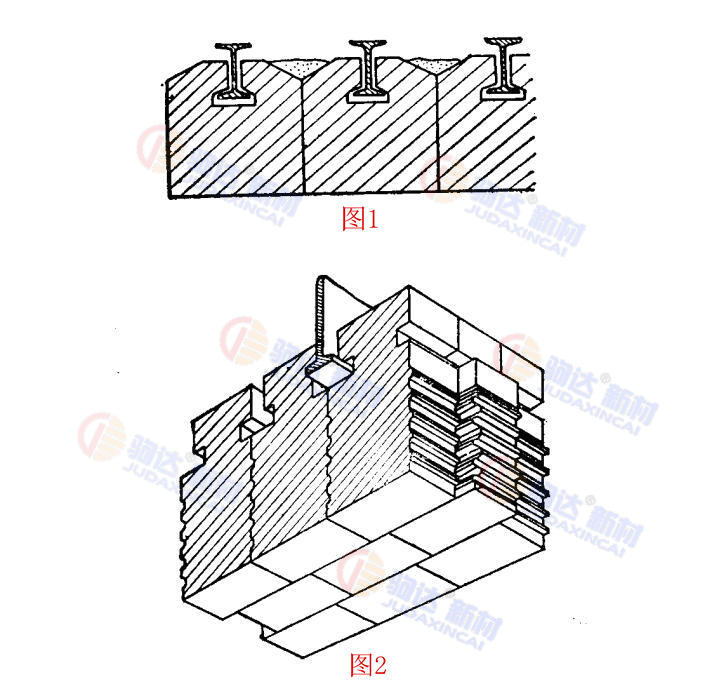

图1是槽型锚固砖吊挂形式这种吊挂砖构造和砌筑都比较简单,更换也方便。为了避免锚固砖吊挂的工字钢温度过高,锚固砖的上表面不允许敷设隔热层,因此炉顶散热量较大。
图2是错牙咬缝的锚固砖吊挂形式,它的优点是互相咬合的整体性好,密封性也好,个别砖即使断裂也不致掉落。其缺点是砖型复杂,公差要求严格,砌筑难度较大。这种结构的炉顶锚固砖上表面也不宜敷设隔热层

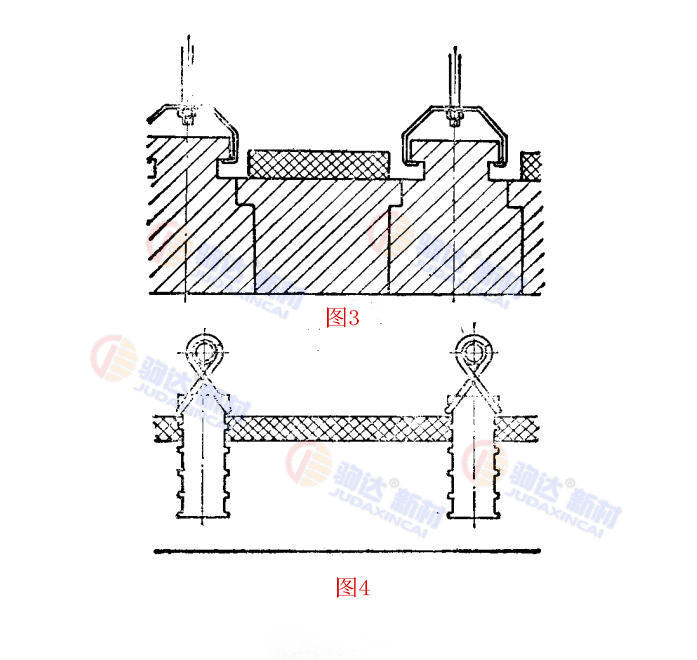

图3是劲吊式锚固吊挂砖炉顶,这种结构的每一块锚固砖都有一个夹钩和一个吊杆。由于金属夹钩在砌体外面,可以在锚固砖的部分表面敷隔热层,这种结构的炉顶散热损失比前两种都少。但这种结构只适用于吊水平及倾斜不大的炉顶,较大倾斜度及转弯处须特殊处理。
图4是耐火可塑料锚固砖吊挂顶,通过吊挂埋在可塑料里面的锚固砖将炉顶吊挂在钢结构上。这种吊顶可以敷设大面积隔热层,密封性能也很好,但施工时需要模板支撑。
