随着玻璃窑炉结构的不断改进和发展，对锆质捣打料的品种及需用量日益增多，国内锆质捣打料的生产厂家蜂拥而起，形成一股不定形锆质耐火材料生产“热”。这些产品中有的是属于带骨料的锆英石捣打料，主要是用在熔制硼硅酸盐玻璃池窑中的池底捣打层：有的是属于锆铝质捣打料，主要是用在熔制钠钙硅玻璃，电真空玻璃和其它碱性玻璃池窑中的池底捣打层：有的是属于锆质泥浆，主要是用在砌筑锆英石砖或过渡层的灰缝：有的是属于中间修补材料，主要用于火焰空间不接触玻璃液部位的任何耐火材料蚀损后的修补：也有的是属于捣打料和中间修补材料的一种混合物等，虽然上述锆质耐火材料用处各有不同，化学成分不一，品种规格繁多却都统称捣打料。因此常常会给使用着造成错觉，在施工过程中极易搞错品种，错用部位，造成“捣打料”剥皮脱落或混在玻璃液中，使产品出现结石和气泡，严重时，造成窑炉过早损坏。

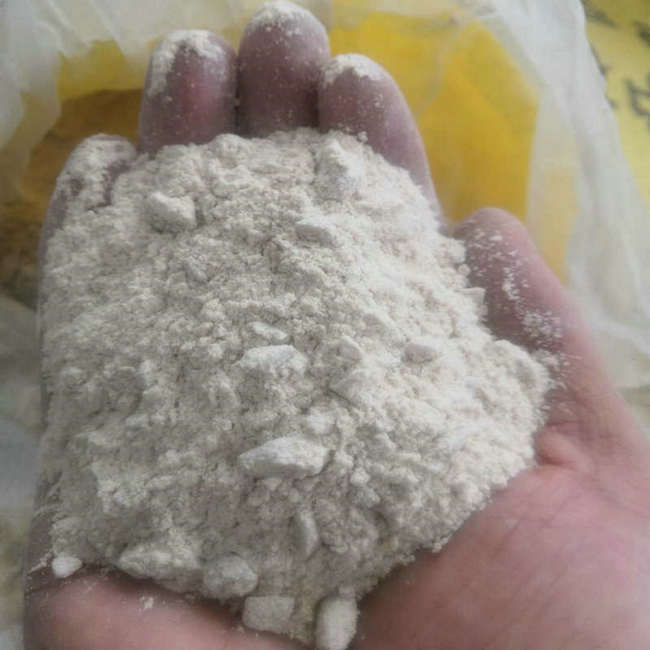

锆质不定型耐火材料可分为锆质泥浆和锆质捣打料两大类。锆质捣打料又分为锆英石质和锆铝质两种，前者是在锆质泥粉中加入一定比例经过粉碎的烧结锆英石砖碎块，成颗粒状的骨料，后者加入电熔刚玉砖破碎后的颗粒骨料。上述两种捣打料在使用时加入浓度85%适量的工业磷酸（H3PO4），混合后使捣打料呈潮湿松散状态，然后捣打，经过高温烧结成为一个坚固的整体。
锆质不定型耐火材料的固化机理如下：锆质捣打料粉和锆质泥粉都是以磷酸为结合固化剂的。这两类泥粉中都含有AL2O3的成分，当加入磷酸（H3PO4）以后，H3PO4与AL2O3发生反应，在150℃形成AL（H2PO4）3；在236℃时生成ALPO4，再与锆英砂中的ZrO2结合生成Zr（H2PO4）4、Zr（HPO4）2、Zr3（PO4）4；在300℃~340℃时生成ZrP2O7 等化合物产生粘结现象而固化。当温度继续升高达到1520~1550℃时，又发生分解，生成（ZrO）2P2O7+P2O5其中磷酸在此温度下全部挥发，使锆质不定形耐火物成为坚固的整体硬块。因此必须空炉烤窑热装料，使炉底温度超过1550℃。无论是哪一种锆质捣打料都是以磷酸（H3PO4）为结合、固化剂的。在多层保温尺度结构中的保温层上面，先用锆质泥浆砌筑锆英石砖后，用吸尘器将表面灰尘吸净。捣打钱，先用木方条在池底纵向以2m长度，横向紧靠周围垫砖，隔出一个矩形面积，再用毛刷沾稀释磷酸，刷在锆刚玉砖表面然后将调配好的捣打料均匀地铺在锆刚玉砖上面，最后用木方锤拍平，再用振捣器震实打光。
